Dây bảng điều khiển linh hoạt 0,5mm2 thiết thực dành cho các nhà sản xuất thiết bị điện

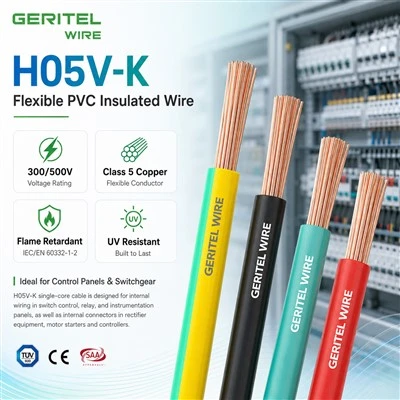

H05V-K sử dụng dây dẫn đồng loại 5 sợi-có lớp cách điện PVC cho các mạch điều khiển nhỏ, cụm rơle nhỏ gọn và kết nối thiết bị. Trang này nhắm mục tiêu tìm kiếmDây loại 5 0,5 mm2, Dây PVC 0,5mm2 và cáp nối bên trong 0,5 mm2 trong khi vẫn giữ nguyên định nghĩa kỹ thuật của sản phẩm nhất quán. tùy chọn 0,5 mm² rất hữu ích khi không gian dây dẫn và mật độ đầu cuối là những hạn chế chính về thiết kế. Dây được thiết kế để sử dụng nội bộ cố định hoặc được bảo vệ phù hợp, vì vậy việc lựa chọn cuối cùng phải tuân theo bản vẽ thiết bị, điện áp, phương pháp lắp đặt và các quy tắc địa phương. GERITEL WIRE hỗ trợ các yêu cầu về màu sắc, đánh dấu, đóng gói cuộn và xuất khẩu-các yêu cầu về tài liệu đối với các đơn đặt hàng OEM.

THÔNG SỐ SẢN PHẨM

H05V-K wire for monitoring systems

Ứng dụng

Dây bảng PVC để sử dụng trong bảng điều khiển công tắc, rơle và thiết bị đo của thiết bị đóng cắt nguồn và cho các mục đích như đầu nối bên trong thiết bị chỉnh lưu, bộ khởi động động cơ và bộ điều khiển.

THÔNG SỐ KỸ THUẬT
Định mức điện áp Uo/U	H05V-K:300/500V H07V-K:450/750V
Đánh giá nhiệt độ	Đã sửa lỗi: -30 độ đến +70 độ Uốn cong: -5 độ đến +70 độ
Bán kính uốn tối thiểu	Đã sửa: 6 x đường kính tổng thể
dây dẫn	Dây dẫn đồng linh hoạt loại 5
cách nhiệt	PVC (Polyvinyl clorua)
Màu cách nhiệt	Đỏ, Đen, Xanh lam, Cam, Vàng, Trắng, Xanh lục/Vàng, Tím, Hồng, Xám, Nâu
TIÊU CHUẨN	EN 50525-2-31, EN 60228 Chất chống cháy theo tiêu chuẩn IEC/EN 60332-1-2 Chống tia cực tím

KÍCH THƯỚC

DIỆN TÍCH CHÉO DANH HIỆU mm²

	ĐƯỜNG KÍNH TỔNG THỂ DANH HIỆU mm²	TRỌNG LƯỢNG DANH HIỆU kg/km
	ĐƯỜNG KÍNH TỔNG THỂ DANH HIỆU mm²	TRỌNG LƯỢNG DANH HIỆU kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

DÂY DẪN

CHÉO DANH HIỆU PHẦNKHU AL mm²	ĐƯỜNG KÍNH TỐI ĐA DÂY TRONG DÂY DẪN mm	TRỞ LẠI TỐI ĐA CỦA DÂY DẪN Ở 20 độ ohm/km
CHÉO DANH HIỆU PHẦNKHU AL mm²	ĐƯỜNG KÍNH TỐI ĐA DÂY TRONG DÂY DẪN mm	Dây trơn
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ĐẶC ĐIỂM ĐIỆN

CHÉO DANH HIỆU KHU VỰC ĐẶC BIỆT mm²	PHƯƠNG PHÁP THAM KHẢO A (ĐĂNG KÍ TRONG ỐNG DẪN NHIỆT TƯỜNG CÁCH NHIỆT V. V.) Ampe		PHƯƠNG PHÁP THAM KHẢO B (KÍN TRONG ỐNG TRONG TƯỜNG HOẶC TRONG TRUNKING ETC) Ampe		PHƯƠNG PHÁP THAM KHẢO C (Clip TRỰC TIẾP) Ampe		PHƯƠNG PHÁP THAM KHẢO F (TRÊN KHÔNG KHÍ MIỄN PHÍ HOẶC TRÊN KHAY CÁP ĐỤC ĐỤC V. V. NGANG HOẶC DỌC V. V.) Ampe
							Chạm vào			Khoảng cách bởi một đường kính
							Chạm vào			2 Cáp Đơn-ACor DC pha hoặc 3 Cáp ba-AC phẳng pha
	2 dây cáp Pha-đơn ACor DC	3 hoặc 4 dây cáp Ba{0}}Giai đoạn AC	2 dây cáp Pha-đơn ACor DC	3 hoặc 4 dây cáp Ba{0}}Giai đoạn AC	2 dây cáp Pha-đơn AC hoặc DC	3 hoặc 4Cáp Ba-Giai đoạn AC	2Cáp một pha AC hoặc DCphẳng	3Cáp Ba{0}}Giai đoạn AC phẳng	3 dây cáp Ba{0}}Giai đoạn ACtrefoil	Nằm ngang	Thẳng đứng
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569
