Hệ thống dây điện hạ áp là một khía cạnh cơ bản của việc lắp đặt điện trong các khu dân cư, thương mại và công nghiệp nhẹ. Việc chọn đúng cáp không chỉ ảnh hưởng đến an toàn mạch điện mà còn ảnh hưởng đến hiệu quả lắp đặt và bảo trì trong tương lai.NM-Dây B, được sử dụng rộng rãi ở thị trường Mỹ và Canada như mộtCáp có vỏ bọc phi kim loại, rất linh hoạt, dễ lắp đặt và được chứng nhận UL/cUL, khiến nó trở thành lựa chọn lý tưởng cho hệ thống dây điện hạ thế.
Giải thích: Điện áp thấp là gì?
Điện áp thấp thường dùng để chỉ các hệ thống điện hoạt động trong khoảng từ 50V đến 600V. Điện áp thông thường trong gia đình và văn phòng, chẳng hạn như 120V và 240V, thuộc loại này. Mạch điện áp thấp chủ yếu được sử dụng để chiếu sáng, ổ cắm, thiết bị gia dụng và thiết bị công nghiệp nhỏ. So với hệ thống điện áp cao, hệ thống dây điện điện áp thấp an toàn hơn khi lắp đặt trong nhà và có yêu cầu rõ ràng về cách điện cáp và công suất dây dẫn.
Hướng dẫn này sẽ cung cấp thông tin tổng quan toàn diện về dây NM-B dùng cho hệ thống dây điện hạ thế, giúp bạn đưa ra các quyết định lựa chọn chuyên nghiệp và đưa ra các ví dụ ứng dụng thực tế cũng như hướng dẫn lựa chọn mô hình.
Thông tin cơ bản về dây NM-B

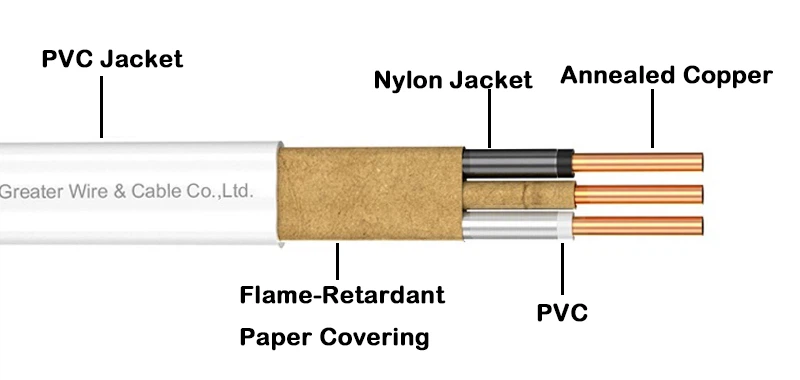

1.Xây dựng & Vật liệu
- dây dẫn: Đồng có độ tinh khiết cao-có điện trở thấp và độ dẫn điện tuyệt vời
- cách nhiệt: PVC (Polyvinyl Clorua), chịu nhiệt 90 độ
- vỏ bọc: Phi-kim loại,-chống cháy, linh hoạt
2.Môi trường ứng dụng
- Chủ yếu dành cho môi trường trong nhà khô ráo
- Có thể lắp đặt bên trong tường, dưới sàn hoặc trên trần nhà
- Không nên dùng cho các ứng dụng-ngoài trời hoặc ngập nước trong thời gian dài
3. Khả năng điện áp thấp
- Thích hợp cho mạch điện áp thấp AC 120V và 240V
- Tải thông thường: đèn chiếu sáng, ổ cắm, thiết bị-điện năng thấp
- Kích thước cáp phải phù hợp với-khả năng mang dòng điện và chiều dài đường truyền
Ghi chú: Đường dây điện áp thấp được đặc trưng bởi điện áp thấp hơn và độ an toàn lắp đặt cao hơn. Dây NM-B đáp ứng hoàn hảo các yêu cầu này, khiến nó trở nên lý tưởng cho các mạch điện trong nhà có điện áp thấp.
NM-B so với các loại dây thông dụng khác
| Loại dây | Đặc trưng | Thuận lợi | Ứng dụng điển hình |
|---|---|---|---|
| NM-B | -vỏ bọc kim loại, dễ uốn cong, thích hợp để đi dây trong-tường | Chi phí-hiệu quả, dễ cài đặt | Mạch điện hạ thế dân dụng, văn phòng, công nghiệp nhẹ |
| THHN | Một lõi cách điện PVC/Nylon, nhiệt độ cao lên tới 90 độ | Chịu nhiệt-, bền | Phân phối công nghiệp, dây dẫn điện |
| UF-B | Vỏ bọc hoàn toàn bằng nhựa, thích hợp cho việc chôn lấp trực tiếp | Chống ẩm-, chống tia cực tím | Môi trường ngoài trời, dưới lòng đất, ẩm ướt |
| XHHW | Dây có khả năng chịu nhiệt độ cao,-nước | Chịu nhiệt cao,{0}}chống ăn mòn | Thiết bị công nghiệp, môi trường ẩm ướt/nóng |
Tóm tắt: NM-B lý tưởng cho hệ thống dây điện hạ áp trong nhà, THHN/XHHW cho môi trường công nghiệp hoặc đặc biệt và UF-B cho các ứng dụng ngoài trời hoặc dưới lòng đất.
Ứng dụng thực tế của dây NM-B cho điện áp thấp
| Ứng dụng | Điện áp | Máy đo | Dây dẫn | Cài đặt | Sự miêu tả |
|---|---|---|---|---|---|
| Chiếu sáng gia đình | 120V | 14 AWG | 2 + G | Trong-tường, trần nhà | Hỗ trợ các thiết bị chiếu sáng và công tắc tiêu chuẩn |
| Cửa hàng nhà bếp/phòng tắm | 120V | 12 AWG | 2 + G | Trong-tường | Thích hợp cho các thiết bị có công suất cao-như lò vi sóng, máy nước nóng |
| Chiếu sáng và cửa hàng văn phòng nhỏ | 120/240V | 12/2 hoặc 12/3 AWG | 2/3 + G | Trên{0}}tường, dưới sàn | Hỗ trợ máy tính, máy in và tải ánh sáng |
| Mạch nhánh tại nhà | 240V | 2/10 | 2 + G | Trong-tường | Thích hợp cho máy sưởi, máy sấy và các thiết bị có công suất cao-cao khác |
Lưu ý: “G” biểu thị dây dẫn nối đất. Chọn kích thước cáp dựa trên dòng điện, chiều dài đường dây và loại tải.
Cách chọn mẫu dây B NM{0}}
1.Chọn máy đo dựa trên công suất hiện tại
- 14 AWG: mạch điện áp thấp lên tới 15A
- 12 AWG: mạch điện áp thấp lên tới 20A
- 10 AWG: tải lên tới 30A
- 8 AWG: 40–55A dành cho thiết bị có công suất cao-
2.Chọn model theo số dây dẫn
- 2 + G: Mạch một pha
- 3 + G: Mạch nhánh hoặc công tắc ba-đường
- Mô hình nhiều dây dẫn có thể được thiết kế dựa trên tải
3. Xem xét môi trường cài đặt
- Sử dụngNM-Bcho-hệ thống dây điện trong tường
- Sử dụng UF{0}}B cho hệ thống dây điện ẩm, ngầm hoặc ngoài trời
- Sử dụng THHN/XHHW cho môi trường có nhiệt độ cao hoặc đòi hỏi cơ khí cao
4. Chứng nhận & Tiêu chuẩn
- Đảm bảo sản phẩm được chứng nhận UL & cUL tuân thủ thị trường Bắc Mỹ
- Cung cấp xếp hạng chi tiết hiện tại và thông tin vật liệu dây dẫn
NM-B Mẹo đi dây và biện pháp phòng ngừa
1. Bán kính uốn cong
- Bán kính uốn tối thiểu Lớn hơn hoặc bằng 5 × đường kính dây dẫn
2. Tránh hư hỏng cơ học
- Tránh các cạnh sắc khi đi qua tường hoặc ống dẫn
3. Nối đất đúng cách
- Tuân thủ nghiêm ngặt NEC (Mã điện quốc gia)
4. Phân phối và cân bằng tải
- Tránh quá tải mạch
5. Công tắc và ổ cắm
- So sánh dòng điện định mức của công tắc và ổ cắm với thước đo dây
NM-B Ưu điểm của hệ thống dây điện hạ áp
1. Đầy đủ các loại dây UL
- Có sẵn các mẫu NM-B, THHN, UF{1}}B, XHHW
2.Đảm bảo chứng nhận
- Được chứng nhận UL & cUL, tuân thủ các tiêu chuẩn của Mỹ và Canada
3. Phạm vi kích thước đầy đủ
- 14 AWG – 6 AWG để đáp ứng nhiều nhu cầu điện áp thấp khác nhau
4. Giao hàng nhanh
- Hỗ trợ cả đơn hàng nhỏ và lớn
5. Dịch vụ chuyên nghiệp
- Hỗ trợ kỹ thuật + hỗ trợ trước{1}}bán và sau-bán hàng
6. Kinh nghiệm quốc tế
- Nhiều năm kinh nghiệm sản xuất và xuất khẩu; đối tác trên toàn thế giới
Bất kể quy mô dự án, Dongguan Greater Wire & Cable Co., Ltd. cung cấp hỗ trợ kỹ thuật chuyên nghiệp và dịch vụ nhiệt tình để đảm bảo việc lắp đặt hệ thống dây điện hạ thế suôn sẻ.
Câu hỏi thường gặp
| Câu hỏi | Trả lời |
|---|---|
| NM-B có thể sử dụng ngoài trời được không? | Không nên sử dụng lâu dài ngoài trời; UF-B hoặc XHHW tốt hơn. |
| NM{0}}B có thể chịu được dòng điện bao nhiêu? | 14 AWG: 15A, 12 AWG: 20A, 10 AWG: 30A, tùy theo khổ máy. |
| Làm thế nào để chọn đúng thước đo? | Dựa trên dòng điện, chiều dài đường dây và loại tải; tham khảo biểu đồ NEC. |
| Sự khác biệt giữa NM-B và THHN/UF-B? | NM-B: điện áp thấp trong nhà; THHN: chịu nhiệt-cho công nghiệp; UF-B: chống ẩm-cho ngoài trời/dưới lòng đất. |
| NM-B UL & cUL có được chứng nhận không? | Có, tất cả sản phẩm NM-B đều được chứng nhận UL & cUL, đáp ứng các tiêu chuẩn Bắc Mỹ. |
| Thời gian giao hàng? | Giao hàng nhanh chóng, hỗ trợ cả đơn hàng nhỏ và lớn theo nhu cầu của khách hàng. |
