1. Hiểu dây XHHW: Thành phần và các tính năng chính
XHHW (Dây nhiệt cao polyetylen liên kết chéo và chống nước) nổi tiếng với hệ thống cách nhiệt mạnh mẽ và khả năng thích ứng. Các thành phần chính của nó bao gồm:
Nhạc trưởng: Thông thường làm bằng đồng hoặc nhôm, các dây dẫn XHHW bị mắc kẹt để linh hoạt.
Cách nhiệt: Cách điện XHHW bao gồm polyetylen liên kết chéo (XLPE), cung cấp độ ổn định nhiệt vượt trội và khả năng chống ẩm.
Mã điện quốc gia (NEC) phân loại dây XHHW để sử dụng ở cả hai vị trí khô và ướt, với xếp hạng nhiệt độ lên tới 90 độ trong điều kiện khô ráo và 75 độ trong môi trường ẩm ướt. Những tài sản này làm cho nó trở thành một lựa chọn hàng đầu cho các hệ thống dây thương mại, công nghiệp và dân cư.
2. XHHW cách nhiệt: Nền tảng của độ tin cậy
CácXHHW cách nhiệtlà xương sống của hiệu suất của dây. Polyetylen liên kết chéo trải qua một quá trình hóa học giúp tăng cường cấu trúc phân tử của nó, dẫn đến:
Điện trở nhiệt cao: Chịu được nhiệt độ lên đến 90 độ, làm giảm nguy cơ suy thoái cách điện trong các mạch tải cao.
Kháng độ ẩm: Lý tưởng cho các vị trí ẩm ướt, bao gồm cả cài đặt ngoài trời và ngầm.
Khả năng kháng hóa chất và mài mòn: Bảo vệ dây dẫn khỏi dầu, dung môi và hao mòn vật lý.
Những phẩm chất này đảm bảo độ tin cậy lâu dài, ngay cả trong môi trường khắc nghiệt. Tuy nhiên, các ứng dụng nối đất đòi hỏi những cân nhắc bổ sung, chẳng hạn như độ dẫn điện và khả năng chống ăn mòn.

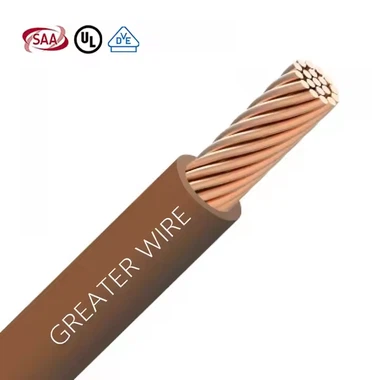

3. XHHW MC Cáp: Tích hợp các dây dẫn nối đất
Cáp XHHW MC (Metal-Clad)Kết hợp các dây dẫn XHHW với vỏ kim loại bảo vệ, thường là nhôm hoặc thép. Cấu hình này cung cấp:
Bảo vệ cơ học chống thủng và nghiền nát.
Khả năng tích hợp nối đất thông qua áo giáp kim loại.
NEC cho phép vỏ kim loại của cáp MC phục vụ như một dây dẫn nối đất thiết bị (EGC) nếu nó đáp ứng các yêu cầu cụ thể (Điều 250.118). Trong những trường hợp như vậy, cáp XHHW MC có thể hỗ trợ hiệu quả các hệ thống nối đất trong khi tận dụng độ bền của cách điện.

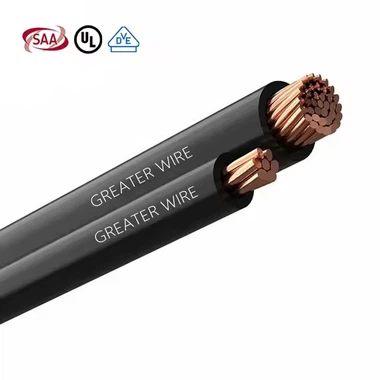

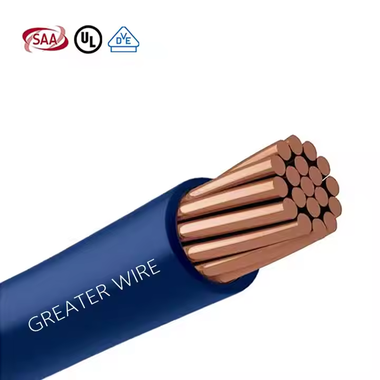

4. XHHW Ứng dụng chôn cất trực tiếp và ngầm
XHHW dưới lòng đấtLắp đặt là phổ biến do khả năng chống ẩm và chất gây ô nhiễm đất của cách nhiệt. VìXHHW WIRE TULIAL, NEC bắt buộc tuân thủ Điều 300.5, trong đó phác thảo các yêu cầu sâu sắc và bảo vệ chống lại thiệt hại vật lý.
Ưu điểm chính bao gồm:
Không cần ống dẫn trong nhiều kịch bản, giảm thời gian cài đặt và chi phí.
Hiệu suất lâu dài trong đất ẩm hoặc ăn mòn.
Mặc dù XHHW vốn không phải là một dây nối đất, cách nhiệt mạnh mẽ của nó đảm bảo rằng các dây dẫn nối đất trong cùng một hệ thống vẫn được bảo vệ. Ví dụ, một dây dẫn nối đất riêng biệt (ví dụ, đồng trần) có thể được gói với dây XHHW trong các ứng dụng chôn cất trực tiếp.
5. Các dây dẫn XHHW có thể được sử dụng để nối đất không?
Các dây dẫn nối đất phải đáp ứng các tiêu chí nghiêm ngặt về độ dẫn điện, kháng ăn mòn và nhận dạng. Theo Điều 250 của NEC, các nhạc trưởng tiếp đất thường là:
Trần hoặc cách nhiệt.
Được xác định bởi một vật liệu cách nhiệt màu xanh lá cây hoặc màu xanh lá cây.
Nhạc trưởng XHHWthường được cách nhiệt trong màu đen, đỏ hoặc các màu khác, không đáp ứng các yêu cầu mã hóa màu của NEC để nối đất. Tuy nhiên, XHHW có thể được sử dụng như một phần của hệ thống nối đất trong các bối cảnh cụ thể:
Dây dẫn nối đất thiết bị (EGC): Khi được cài đặt trong cáp MC, vỏ kim loại có thể đóng vai trò là EGC, trong khi dây XHHW mang dòng điện.
Bổ sung nền tảng: XHHW có thể được sử dụng cùng với một dây nối đất chuyên dụng để bảo vệ thêm.
Những hạn chế quan trọng bao gồm:
Cách điện XHHW không được đánh giá để sử dụng trực tiếp như một dây dẫn điện cực nối đất (GEC).
Yêu cầu mã màu hạn chế sử dụng độc lập của nó cho mục đích nối đất.
6. Ưu điểm của dây XHHW trong hệ thống điện
Ngoài nền tảng, XHHW vượt trội trong nhiều ứng dụng:
Tòa nhà thương mại: Powers Lighting, HVAC, và máy móc.
Cơ sở công nghiệp: Chống lại nhiệt và hóa chất gần thiết bị nặng.
Hệ thống năng lượng tái tạo: Thích hợp cho các trang trại năng lượng mặt trời và tua -bin gió.
Của nóchôn cất trực tiếpkhả năng loại bỏ sự cần thiết của ống dẫn trong các cuộc chạy dưới lòng đất, trong khiXHHW cách nhiệtĐảm bảo an toàn trong môi trường ẩm ướt như tầng hầm và trạm biến áp.
7. Cài đặt thực hành tốt nhất cho dây XHHW
Để tối đa hóa hiệu suất:
Thực hiện theo các hướng dẫn của NEC để sử dụng độ sâu chôn cất và sử dụng ống dẫn.
Sử dụng đầu nối nén để chấm dứt để ngăn ngừa thiệt hại cách nhiệt.
Cặp XHHW với một dây dẫn nối đất chuyên dụng trong các hệ thống quan trọng.
VìCáp XHHW MC, đảm bảo vỏ kim loại được liên kết đúng với các thiết bị đầu cuối nối đất.
Là nhà cung cấp cáp đáng tin cậy ở thị trường Hoa Kỳ,Công ty TNHH Dongguan Greater Wire & Cable.có công nghệ sản xuất hàng đầu thế giới và các dây chuyền sản xuất tự động để đảm bảo rằng chất lượng của mỗi cáp đáp ứng các tiêu chuẩn UL (UL83, UL44, UL719, UL493, UL62, UL758, UL1569, UL66, UL1063, UL1277) và đáp ứng các tiêu chuẩn NEC và CSA. Dây thhn, cáp TC-ER, dây XHHW, cáp NM-B, cáp MC, cáp UF-B, cáp MTW chúng tôi cung cấp phù hợp cho các dự án dân cư, thương mại, công nghiệp và năng lượng. Là một nhà cung cấp trực tiếp của nhà máy, chúng tôi có thể cung cấp cho bạn mức giá cạnh tranh nhất trong khi đảm bảo giao hàng nhanh. Cho dù bạn cần mua hàng loạt hoặc dịch vụ tùy chỉnh, chúng tôi có thể đáp ứng nhu cầu của bạn! Liên hệ với chúng tôi ngay bây giờ để biết mẫu và trích dẫn miễn phí!
