Cáp điện có nhiều loại, mỗi loại được thiết kế cho các ứng dụng cụ thể và cáp TPS (Cáp bọc nhựa nhiệt dẻo) là một trong những loại được sử dụng phổ biến nhất cho hệ thống dây điện dân dụng, thương mại và công nghiệp nhẹ. Xác định chính xác cáp TPS là rất quan trọng để đảm bảo an toàn, độ tin cậy và hiệu suất của hệ thống điện. Cho dù bạn đang lắp đặt, sửa chữa hay bảo trì hệ thống điện, việc hiểu cách nhận biết cáp điện TPS là điều cần thiết. Trong bài viết này, chúng ta sẽ khám phá cách xác định cáp TPS, các đặc điểm chính cần tìm và sự khác biệt giữa cáp TPS và các loại cáp điện khác. Chúng ta cũng sẽ thảo luận về cấu trúc, tính năng và dấu hiệu giúp bạn dễ dàng nhận biết cáp TPS phẳng.
1. Cáp TPS là gì?
Trước khi thảo luận về cách xác định cáp TPS, điều quan trọng là phải hiểu chúng là gì và tại sao chúng được sử dụng. Cáp TPS là một loại cáp điện thường được sử dụng để phân phối điện áp thấp trong các khu dân cư, thương mại và công nghiệp. Thuật ngữ "TPS" là viết tắt của Thermoplastic Sheathed Cable, biểu thị rằng cáp có vỏ bọc bên ngoài được làm từ vật liệu nhựa nhiệt dẻo, điển hình là PVC (Polyvinyl Chloride), có tác dụng cách điện và bảo vệ cho các dây dẫn bên trong.
Cáp TPS được thiết kế cho nhiều ứng dụng khác nhau, chẳng hạn như:
Cung cấp điện cho nhà ở
Đi dây cho các thiết bị chiếu sáng, ổ cắm và thiết bị
Các ứng dụng công nghiệp hoặc thương mại nhẹ nơi cần nối dây điện áp thấp
Một cáp TPS điển hình bao gồm một số thành phần:
Dây dẫn: Dây đồng hoặc nhôm dẫn dòng điện.
cách nhiệt: PVC hoặc các vật liệu khác có tác dụng cách điện từng dây dẫn và ngăn ngừa đoản mạch.
Vỏ ngoài: Lớp bảo vệ bên ngoài, thường được làm bằng PVC, giúp bảo vệ cáp khỏi các yếu tố môi trường như độ ẩm, nhiệt và hư hỏng vật lý.
Một trong những đặc điểm nổi bật của cáp TPS là thiết kế phẳng, đặc biệt trong trường hợp cáp TPS phẳng, được thiết kế linh hoạt và dễ lắp đặt trong không gian chật hẹp.
2. Các tính năng chính của cáp TPS
Để xác định hiệu quả cáp TPS, việc hiểu các tính năng và thành phần chính của chúng là rất hữu ích. Những tính năng này không chỉ giúp xác định cáp mà còn cho chúng tôi biết về tính phù hợp của nó đối với các kiểu lắp đặt khác nhau.
2.1 Dây dẫn
Các dây dẫn bên trong cáp điện TPS thường được làm từ đồng hoặc nhôm. Những vật liệu này được chọn vì tính dẫn điện cao, đảm bảo truyền tải điện hiệu quả. Dây dẫn đồng được sử dụng phổ biến hơn trong cáp TPS vì đồng có độ dẫn điện và khả năng chống ăn mòn tuyệt vời, mặc dù dây dẫn nhôm cũng được sử dụng trong một số loại cáp có chi phí thấp hơn.
Để xác định cáp TPS bằng dây dẫn của chúng:
Tìm dây đồng hoặc nhôm bên trong cáp. Đồng là vật liệu phổ biến nhất, nhưng một số phiên bản rẻ hơn có thể sử dụng nhôm.
Dây bện thường được sử dụng trong cáp TPS phẳng để mang lại sự linh hoạt, đồng thờidây dẫn rắncó thể được tìm thấy trong cáp dày hơn.
2.2 cách nhiệt
Các dây dẫn riêng lẻ bên trong cáp TPS được cách điện để ngăn ngừa đoản mạch và các mối nguy hiểm về điện. PVC (Polyvinyl Clorua) là vật liệu cách điện được sử dụng phổ biến nhất trong cáp TPS do đặc tính điện môi tuyệt vời, khả năng chịu nhiệt và khả năng chống lại các yếu tố môi trường như độ ẩm và mài mòn.
Khi xác định cáp TPS:
Kiểm tra lớp cách nhiệt: Nó sẽ rõ ràng và được mã hóa bằng màu sắc để phân biệt giữa các dây dẫn riêng lẻ (ví dụ: đen, đỏ và xanh lam cho các pha khác nhau hoặc màu nâu cho dây dẫn trực tiếp, xanh lam cho dây trung tính).
Lớp cách điện nhìn chung mỏng và dẻo vì cáp được thiết kế nhỏ gọn và dễ cầm.
2.3 Vỏ ngoài
Vỏ ngoài của cáp TPS là một tính năng quan trọng khác cần chú ý. Lớp bảo vệ này thường được làm từ nhựa PVC nhiệt dẻo, mặc dù một số dây cáp có thể có thêm vỏ bọc cao su để tăng cường độ bền. Lớp vỏ bên ngoài giúp bảo vệ chống lại các hư hỏng vật lý, độ ẩm và tiếp xúc với tia cực tím, khiến nó phù hợp với nhiều ứng dụng trong nhà và ngoài trời.
Cách nhận biết vỏ ngoài:
Cảm nhận kết cấu: Cáp TPS thường có lớp vỏ ngoài mềm mại, mịn được làm từ nhựa PVC. Một số có thể có kết cấu hơi cứng hơn hoặc cảm giác cứng hơn tùy thuộc vào loại PVC được sử dụng.
Tìm nhãn PVC: Nhiều loại cáp TPS sẽ có chữ "PVC" hoặc các ký hiệu khác được in trên vỏ bọc, cho biết vật liệu bên ngoài là PVC.

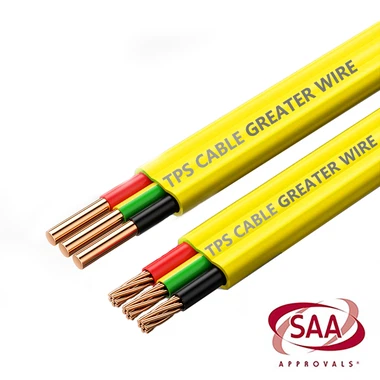

2.4 Thiết kế phẳng
Một trong những đặc điểm nổi bật nhất của cáp TPS, đặc biệt là cáp TPS phẳng, là hình dạng của chúng. Không giống như cáp tròn, cáp TPS phẳng được thiết kế mỏng và linh hoạt, điều này khiến chúng trở nên lý tưởng cho các ứng dụng có không gian hạn chế hoặc cần có cấu hình thấp, chẳng hạn như dưới thảm, trên trần nhà hoặc dọc theo tường.
Để xác định cáp TPS phẳng:
Kiểm tra hình dạng: Cáp TPS phẳng sẽ có vẻ mỏng và hình chữ nhật hoặc phẳng, trái ngược với hình dạng tròn của cáp truyền thống.
Kiểm tra tính linh hoạt: Thiết kế phẳng của cáp TPS giúp chúng linh hoạt hơn và dễ uốn cong hơn, đây có thể là một đặc điểm hữu ích khi làm việc trong không gian chật hẹp hoặc hạn chế.
3. Dấu hiệu trên cáp TPS
Một trong những cách đáng tin cậy nhất để xác định cáp TPS là dựa vào các dấu hiệu được in trên vỏ ngoài. Cáp điện, bao gồm cáp TPS, thường được đánh dấu bằng nhiều chi tiết khác nhau cung cấp thông tin về thông số kỹ thuật, mục đích sử dụng và nhà sản xuất của cáp.
Dưới đây là những dấu hiệu phổ biến bạn có thể tìm thấy trên cáp TPS:
Loại cáp: Tìm các dấu hiệu cho biết loại cáp, chẳng hạn như "TPS" hoặc "Vỏ bọc nhựa nhiệt dẻo". Điều này xác nhận rằng cáp thực sự là cáp TPS.
Đánh giá điện áp: Cáp TPS thường được xếp hạng cho các ứng dụng điện áp thấp và điều này sẽ được đánh dấu trên cáp. Hãy tìm mức điện áp như "450/750V", cho biết mức điện áp tối đa mà cáp được thiết kế để xử lý.
Vật liệu dẫn điện: Cáp cũng có thể cho biết dây dẫn được làm từ đồng (Cu) hay nhôm (Al), điều này có thể giúp xác định phiên bản cụ thể của cáp điện TPS.

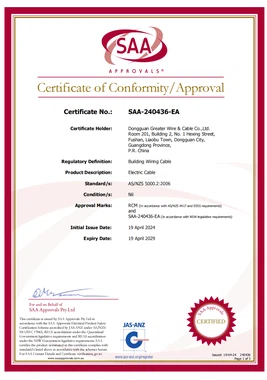

Tuân thủ tiêu chuẩn: Việc đánh dấu có thể bao gồm việc tuân thủ các tiêu chuẩn ngành, chẳng hạn như tiêu chuẩn AS/NZS 5000.2 của Úc dành cho cáp TPS hoặc các tiêu chuẩn quốc gia và quốc tế tương tự.
4. Phân biệt cáp TPS với các loại cáp khác
Khi làm việc với hệ thống điện, điều quan trọng là phải biết cáp TPS so sánh với các loại cáp điện khác như thế nào. Mặc dù cáp TPS thường được sử dụng cho hệ thống dây điện dân dụng và thương mại, nhưng có những loại cáp khác phục vụ các mục đích tương tự nhưng có thể có cấu trúc và cách sử dụng khác nhau.
4.1 Cáp TPS so với cáp đôi và cáp đất
Một giải pháp thay thế phổ biến cho cáp TPS là cáp đôi và cáp nối đất (T&E), được sử dụng rộng rãi trong hệ thống dây điện gia dụng. Mặc dù cả hai loại cáp đều có hai dây dẫn (mang điện và trung tính), điểm khác biệt chính là sự hiện diện của dây dẫn nối đất trong cáp T&E. Mặt khác, cáp TPS có thể có hoặc không có dây dẫn nối đất tùy thuộc vào ứng dụng.
Để phân biệt cáp TPS với cáp đôi và cáp đất:
Kiểm tra sự hiện diện của dây dẫn đất:Nếu cáp bao gồm một dây trần riêng biệt để nối đất thì có khả năng làcáp đôi và cáp đất.
So sánh các loại vật liệu cách nhiệt:Cáp T&E thường có các dây dẫn riêng cách điện bằng PVC và một lớp vỏ PVC bên ngoài để bảo vệ cả ba dây. Cáp TPS có thể có các lớp cách điện khác nhau cho mỗi dây dẫn và lớp vỏ phẳng bên ngoài.
4.2 Cáp TPS so với cáp bọc thép
Một loại cáp khác có thể bị nhầm lẫn với cáp TPS là cáp bọc thép, loại cáp này thường được sử dụng để lắp đặt ngoài trời và dưới lòng đất. Cáp bọc thép có thêm một lớp dây kim loại hoặc áo giáp thép để bảo vệ dây dẫn bên trong khỏi bị hư hại vật lý.
Để phân biệt cáp TPS với cáp bọc thép:
Kiểm tra áo giáp: Cáp TPS không có lớp bọc kim loại thường thấy trong cáp bọc thép.
Kiểm tra tính linh hoạt: Cáp bọc thép kém linh hoạt hơn nhiều so với cáp TPS do có lớp giáp kim loại, trong khi cáp TPS (đặc biệt là cáp TPS dẹt) được thiết kế để dễ uốn cong và lắp đặt.
5. Ứng dụng của cáp TPS
Cáp TPS chủ yếu được sử dụng để lắp đặt điện hạ áp trong khu dân cư và thương mại.Một số ứng dụng phổ biến bao gồm:
Phân phối điện cho nhà ở, bao gồm các mạch chiếu sáng, thiết bị và ổ cắm.
Hệ thống dây điện cho chiếu sáng trong nhà và thiết bị điện trong các tòa nhà thương mại.
Cung cấp điện cho hệ thống lắp đặt ngoài trời, với điều kiện cáp được bảo vệ khỏi tiếp xúc với các bộ phận.
Hệ thống dây điện linh hoạt để sử dụng ở những khu vực có không gian hạn chế đòi hỏi phải có thiết kế cáp phẳng.
