Hệ thống năng lượng mặt trời 6kW là sự lựa chọn tuyệt vời để cung cấp năng lượng cho khu dân cư hoặc doanh nghiệp nhỏ, giúp tiết kiệm năng lượng đáng kể đồng thời giảm tác động đến môi trường. Tuy nhiên, hiểu được cần bao nhiêu pin để lưu trữ năng lượng được tạo ra cũng như vai trò của dây cáp và dây điện mặt trời trong hệ thống là rất quan trọng để thiết kế một hệ thống năng lượng mặt trời hiệu quả và an toàn. Bài viết này tìm hiểu những khía cạnh này một cách chi tiết.
1. Các thành phần của Hệ Mặt trời
Một hệ thống năng lượng mặt trời bao gồm các thành phần chính sau:
Tấm pin mặt trời: Chúng thu ánh sáng mặt trời và chuyển đổi nó thành năng lượng điện.
Biến tần: Chuyển đổi dòng điện một chiều (DC) do các tấm pin mặt trời tạo ra thành dòng điện xoay chiều (AC) để sử dụng trong các thiết bị.
Pin: Tích trữ năng lượng dư thừa để sử dụng vào ban đêm hoặc những ngày nhiều mây.
Bộ điều khiển sạc năng lượng mặt trời: Điều chỉnh nguồn điện đi vào bộ ắc quy để tránh sạc quá mức.
Dây và cáp năng lượng mặt trời: Kết nối tất cả các thành phần của hệ thống, đảm bảo truyền tải năng lượng hiệu quả và an toàn.
2. Xác định yêu cầu về pin
Để xác định cần bao nhiêu pin cho hệ mặt trời 6kW, hãy xem xét các yếu tố sau:
2.1. Sử dụng năng lượng hàng ngày
Bước đầu tiên là tính toán mức tiêu thụ năng lượng hàng ngày của bạn. Một hệ thống 6kW tạo ra khoảng 24–30 kWh năng lượng mỗi ngày, tùy thuộc vào vị trí và lượng ánh sáng mặt trời sẵn có. Nếu mức tiêu thụ năng lượng hàng ngày của bạn là 25 kWh, bạn sẽ cần một bộ pin có thể lưu trữ lượng năng lượng này.
2.2. Dung lượng pin
Dung lượng pin được đo bằng kilowatt-giờ (kWh). Ví dụ: ắc quy 12V có dung lượng 200Ah cung cấp:
Công suất (kWh)=Điện áp (V)×Công suất (Ah)/1000=12×200/1000=2.4 kWh.
Để lưu trữ 25 kWh, bạn sẽ cần khoảng:
Số lượng pin=Tổng dung lượng lưu trữ cần thiết (kWh)/Dung lượng pin (kWh).
Sử dụng pin 2,4 kWh:
Số lượng pin=25/2,4≈11 pin.
2.3. Độ sâu xả (DoD)
Hầu hết các loại pin đều có độ sâu xả được khuyến nghị (DoD). Chẳng hạn, nếu pin có DoD 80%, bạn chỉ có thể sử dụng 80% dung lượng của pin mà không làm hỏng pin. Kế toán cho DoD:
Dung lượng đã điều chỉnh trên mỗi pin=Dung lượng pin×DoD.
Đối với DoD 80%, pin 2,4 kWh cung cấp năng lượng sử dụng được là 1,92 kWh. Vì vậy, bạn sẽ cần:
Số lượng pin=25/1,92≈13 pin.
3. Vai trò của cáp và dây điện mặt trời
Cáp và dây điện mặt trời là huyết mạch của hệ mặt trời. Chúng đảm bảo truyền tải năng lượng hiệu quả và ngăn ngừa mất điện hoặc lỗi hệ thống. Dưới đây là cái nhìn chi tiết về loại, tiêu chí lựa chọn và tầm quan trọng của chúng:

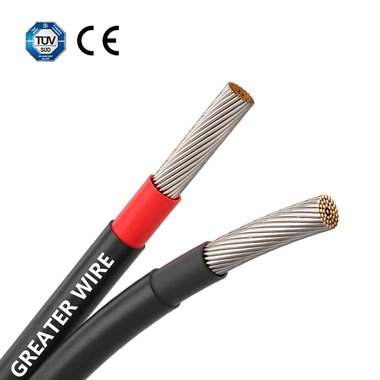

3.1. Các loại cáp và dây điện năng lượng mặt trời
Cáp PV (quang điện): Được thiết kế đặc biệt cho các hệ thống năng lượng mặt trời, chúng có khả năng chịu được thời tiết và bền bỉ.
dây dây: Kết nối các tấm pin mặt trời theo cấu hình nối tiếp hoặc song song.
Cáp ắc quy: Kết nối bộ ắc quy với bộ điều khiển sạc và bộ biến tần.
Dây nối đất: Đảm bảo an toàn bằng cách nối đất hệ thống.
3.2. Các tính năng chính
cách nhiệt: Cáp năng lượng mặt trời phải có lớp cách nhiệt chắc chắn để chịu được bức xạ UV, biến động nhiệt độ và độ ẩm.
Tính linh hoạt: Dây linh hoạt dễ dàng lắp đặt và giảm hao mòn theo thời gian.
Sức chống cự: Dây năng lượng mặt trời phải chống ăn mòn và ứng suất cơ học.
3.3. Lựa chọn cáp năng lượng mặt trời
Hãy xem xét những điều sau đây khi lựa chọn cáp năng lượng mặt trời:
Máy đo dây: Máy đo xác định khả năng xử lý dòng điện của dây mà không bị quá nóng. Các hệ thống lớn hơn như 6kW yêu cầu dây dày hơn (ví dụ: 10 AWG hoặc thấp hơn).
Đánh giá điện áp: Đảm bảo cáp phù hợp với điện áp của hệ thống của bạn. Đối với bộ pin 48V, hãy chọn cáp có điện áp tối thiểu là 60V.
Chiều dài: Cáp dài hơn sẽ gây sụt áp lớn hơn. Sử dụng dây dày hơn để giảm thiểu tổn thất này.
3.4. Thực tiễn tốt nhất để cài đặt
Định tuyến thích hợp: Tránh uốn cong hoặc tiếp xúc với bề mặt gồ ghề để tránh mài mòn.
Kết nối an toàn: Đảm bảo các kết nối được chặt chẽ và sử dụng các đầu nối thích hợp để giảm điện trở.
Ghi nhãn: Dán nhãn cáp để dễ nhận biết trong quá trình bảo trì.
4. Thiết kế hệ thống năng lượng mặt trời 6kW hiệu quả
4.1. Cấu hình pin
Đối với hệ thống 6kW có bộ pin 48V, bạn có thể cấu hình pin nối tiếp và song song để đạt được công suất mong muốn. Ví dụ:
Sử dụng 13 pin (mỗi pin 12V, 200Ah): Nối 4 pin nối tiếp thành 48V, sau đó tạo thành các chuỗi song song để đáp ứng tổng dung lượng lưu trữ.
4.2. Bố trí cáp năng lượng mặt trời
Kết nối các tấm pin mặt trời với bộ điều khiển sạc bằng cáp PV.
Liên kết bộ điều khiển sạc với bộ pin bằng cáp pin.
Sử dụng cáp biến tần để kết nối bộ pin với biến tần.
5. Mẹo bảo trì
Bảo trì pin
Thường xuyên kiểm tra mức điện giải (nếu sử dụng ắc quy axit chì).
Kiểm tra các thiết bị đầu cuối xem có bị ăn mòn không.
Bảo trì cáp và dây điện
Kiểm tra các dấu hiệu hao mòn hoặc hư hỏng.
Đảm bảo tất cả các kết nối vẫn an toàn.
Hiệu suất hệ thống
Giám sát hiệu quả sản xuất và lưu trữ năng lượng bằng hệ thống giám sát năng lượng mặt trời.
