Khi thiết kế hệ thống năng lượng mặt trời, việc hiểu cách kích thước và lắp đặt cáp năng lượng mặt trời phù hợp là rất quan trọng để đảm bảo hiệu quả, an toàn và tuổi thọ của hệ thống. Nếu bạn đang muốn chạy bộ biến tần 3000-watt thì việc chọn dây năng lượng mặt trời phù hợp là một quyết định quan trọng. Trong bài viết này, chúng tôi sẽ thảo luận về các yếu tố ảnh hưởng đến số lượng cáp năng lượng mặt trời bạn cần để chạy bộ biến tần 3000-watt và cung cấp hướng dẫn về cách chọn kích thước cáp chính xác cho hệ thống năng lượng mặt trời của bạn.
Hiểu cáp năng lượng mặt trời và vai trò của chúng trong hệ thống
Trước khi đi sâu vào chi tiết cụ thể về cáp năng lượng mặt trời cho bộ biến tần 3000-watt, hãy xem xét các thành phần chính liên quan đến hệ thống năng lượng mặt trời và vai trò của dây năng lượng mặt trời.
1.1 Cáp năng lượng mặt trời là gì?
Cáp năng lượng mặt trời là cáp điện được sử dụng để kết nối các bộ phận khác nhau của hệ thống năng lượng mặt trời. Điều này bao gồm các tấm pin mặt trời cho bộ biến tần, bộ biến tần cho pin (đối với hệ thống không nối lưới) hoặc vào lưới điện (đối với hệ thống nối lưới). Các loại cáp này được thiết kế để đáp ứng nhu cầu năng lượng cao, tiếp xúc với tia cực tím, thay đổi nhiệt độ và độ ẩm mà hệ thống năng lượng mặt trời thường gặp phải.
1.2 Vai trò của Biến tần
Biến tần là thành phần quan trọng trong hệ thống điện năng lượng mặt trời. Nó chuyển đổi nguồn điện DC (dòng điện một chiều) do các tấm pin mặt trời tạo ra thành nguồn điện xoay chiều (điện xoay chiều) có thể được sử dụng bởi các thiết bị gia dụng hoặc đưa vào lưới điện. Biến tần 3000-watt có nghĩa là biến tần có khả năng xử lý đầu ra nguồn điện xoay chiều 3000 watt tại bất kỳ thời điểm nào. Các tấm pin mặt trời kết nối với biến tần phải cung cấp đủ nguồn DC để đảm bảo hoạt động hiệu quả.
Kích thước cáp năng lượng mặt trời như thế nào
Kích thước của cáp năng lượng mặt trời được sử dụng trong hệ thống năng lượng mặt trời được xác định bởi một số yếu tố, bao gồm điện áp hệ thống, dòng điện, khoảng cách giữa các bộ phận và công suất đầu ra của biến tần. Mục đích là giảm thiểu hiện tượng sụt áp và đảm bảo cáp có thể xử lý tải điện mà không bị quá nóng hoặc gây nguy cơ hỏa hoạn.
2.1 Các yếu tố chính cần xem xét
Khi chọn cáp năng lượng mặt trời cho bộ biến tần 3000-watt, đây là những yếu tố chính cần xem xét:
Điện áp hệ thống: Hầu hết các hệ thống năng lượng mặt trời dân dụng sử dụng hệ thống 12V, 24V hoặc 48V, mặc dù điện áp cao hơn được sử dụng trong các ứng dụng thương mại. Điện áp của hệ thống sẽ ảnh hưởng đến dòng điện chạy qua cáp.
Hiện hành: Dòng điện chạy qua dây năng lượng mặt trời dựa trên công suất đầu ra của hệ thống và điện áp hệ thống. Một hệ thống lớn hơn sẽ yêu cầu cáp có định mức dòng điện cao hơn.
Khoảng cách: Khoảng cách giữa các tấm pin mặt trời và biến tần ảnh hưởng đến kích thước của cáp. Khoảng cách xa hơn dẫn đến sụt áp nhiều hơn, do đó có thể cần cáp lớn hơn để chạy lâu hơn.
Giảm điện áp: Sự sụt giảm điện áp quá mức có thể làm giảm hiệu suất của hệ thống. Theo nguyên tắc chung, hãy nhắm đến mức giảm điện áp dưới 2%.
2.2 Cách tính kích thước cáp cần thiết
Để xác định kích thước cáp năng lượng mặt trời cần thiết cho bộ biến tần 3000-watt, chúng ta cần tính toán dòng điện dựa trên điện áp hệ thống. Đây là công thức:
I=P/V
Ở đâu:
I là dòng điện (tính bằng ampe, A),
P là tổng công suất đầu ra (tính bằng watt, W),
V là điện áp hệ thống (tính bằng volt, V).
Ví dụ: giả sử bạn đang sử dụng hệ thống 48V với biến tần 3000W.
I=3000/48=62.5 A
Điều này có nghĩa là, trong điều kiện tối ưu, dòng điện chạy qua cáp sẽ vào khoảng 62,5 amps. Đây là con số quan trọng mà chúng ta sẽ sử dụng khi chọn kích thước cáp năng lượng mặt trời.
Chọn kích thước cáp năng lượng mặt trời chính xác
Bây giờ chúng ta đã biết dòng điện cần thiết, chúng ta có thể bắt đầu chọn kích thước dây năng lượng mặt trời chính xác cho hệ thống. Nguyên tắc chung là cáp năng lượng mặt trời phải có kích thước để xử lý dòng điện tối đa mà không bị nóng quá mức hoặc sụt áp.
3.1 Biểu đồ kích thước cáp năng lượng mặt trời cho Biến tần 3000W
Dưới đây là hướng dẫn sơ bộ về kích thước cáp năng lượng mặt trời dựa trên dòng điện cho các điện áp hệ thống khác nhau. Đối với bộ biến tần 3000-watt có hệ thống 48V, chúng ta đang xử lý dòng điện khoảng 62,5 amps. Theo hầu hết các biểu đồ kích thước dây năng lượng mặt trời:
Chạy ngắn (dưới 10m):
Cáp năng lượng mặt trời 6mm2 hoặc 10mm2 có thể xử lý dòng điện 62,5A mà không bị sụt áp quá mức. Cáp 6 mm có thể xử lý khoảng 50-60A, trong khi cáp 10 mm có thể xử lý 70A trở lên.
Dành cho các lượt chạy trung bình và dài (10-30 mét):
Cáp năng lượng mặt trời 10mm2 hoặc 16mm2 sẽ phù hợp hơn để giảm sụt áp và đảm bảo dòng điện được truyền tải an toàn mà không có nguy cơ quá nóng.
Chạy rất dài (trên 30m):
Nên sử dụng cáp 16mm2 hoặc 25mm2. Khoảng cách xa hơn gây ra sụt áp cao hơn, do đó, sử dụng cáp năng lượng mặt trời lớn hơn sẽ đảm bảo rằng năng lượng được truyền từ các tấm pin đến bộ biến tần một cách hiệu quả mà không bị tổn thất đáng kể.
3.2 Các yếu tố ảnh hưởng đến kích thước cáp
Đánh giá hiện tại: Đảm bảo rằng cáp năng lượng mặt trời được định mức cho dòng điện tối đa. Đối với dòng điện 62,5A, cáp cần có khả năng xử lý ít nhất ở mức này mà không bị quá nóng hoặc gây nguy cơ hỏa hoạn.

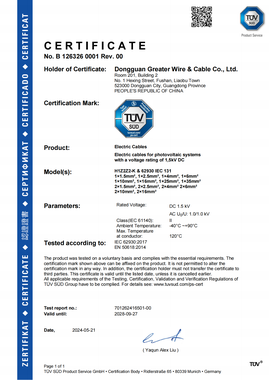

Đánh giá điện áp:Cáp năng lượng mặt trời được thiết kế để xử lý các mức điện áp cụ thể. Đảm bảo rằng cáp bạn chọn có định mức phù hợp với điện áp hệ thống (48V, 24V, 12V, v.v.) để tránh hỏng cách điện và đảm bảo hệ thống vận hành an toàn.
Đánh giá nhiệt độ:Cáp năng lượng mặt trời cần có khả năng chịu được nhiệt độ cao. Hầu hết các dây năng lượng mặt trời được đánh giá có thể xử lý nhiệt độ lên tới 90 độ hoặc cao hơn, đảm bảo cáp có thể hoạt động tốt trong môi trường nóng, chẳng hạn như dưới ánh nắng trực tiếp.
Khả năng chống chịu môi trường: Cáp năng lượng mặt trời phải có khả năng chịu được các điều kiện môi trường khắc nghiệt, bao gồm tia UV, độ ẩm và hóa chất. Dây năng lượng mặt trời thường được làm bằng vật liệu cách nhiệt đặc biệt có khả năng chống bức xạ tia cực tím và độ ẩm, rất cần thiết cho việc sử dụng ngoài trời.
Cần bao nhiêu cáp năng lượng mặt trời?
Đối với bộ biến tần 3000-watt, bạn thường cần ít nhất hai dây cáp năng lượng mặt trời:
Một cáp từ các tấm pin mặt trời đến bộ biến tần (đối với hệ thống dây điện DC từ các tấm pin đến bộ biến tần). Cáp này sẽ mang dòng điện từ mảng năng lượng mặt trời đến biến tần.
Một cáp từ biến tần đến pin (hoặc lưới điện) (đối với hệ thống dây điện xoay chiều, trong trường hợp hệ thống nối lưới hoặc bộ lưu trữ pin). Đây là cáp AC chạy từ biến tần đến lưới điện hoặc bộ ắc quy.

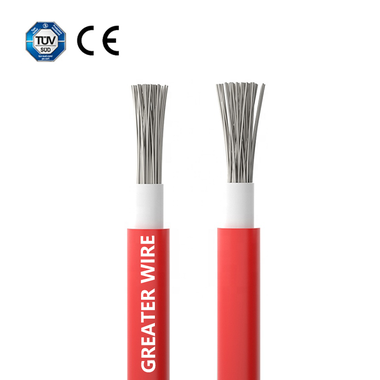

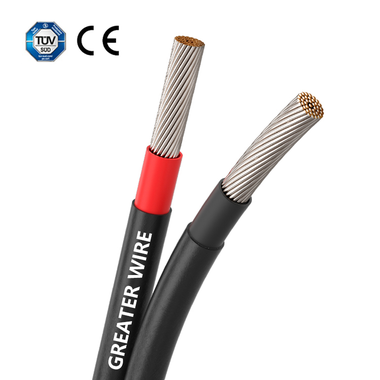

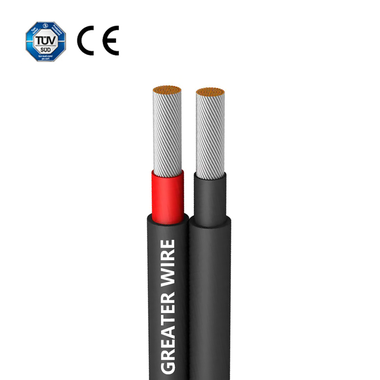

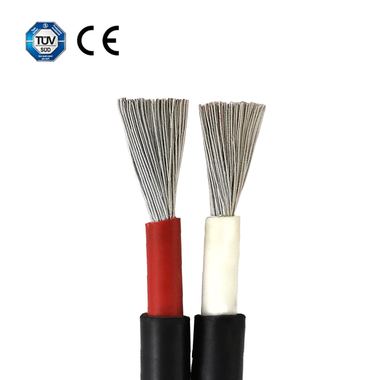

Về hệ thống dây DC năng lượng mặt trời, nếu bạn đang chạy hệ thống 48V, bạn có thể cần hai dây cáp từ các tấm pin mặt trời đến bộ biến tần: một cho cực dương và một cho cực âm. Trong một số trường hợp, cáp có thể bao gồm một dây dẫn dương và âm trong một vỏ bọc, nhưng đây vẫn được coi là hai dây cáp về mặt thiết kế điện.
Những lưu ý khác khi sử dụng cáp năng lượng mặt trời
5.1 Chiều dài cáp
Cáp càng dài thì điện áp rơi càng cao. Như đã đề cập trước đó, nên giảm điện áp không quá 2% để hoạt động hiệu quả. Bạn có thể giảm hiện tượng sụt áp bằng cách sử dụng cáp dày hơn cho khoảng cách xa hơn.
5.2 Lắp đặt cáp
Việc lắp đặt đúng cách các dây cáp năng lượng mặt trời là điều cần thiết để duy trì sự an toàn và hiệu quả của hệ thống. Đảm bảo rằng cáp được cách điện chính xác, được đặt trong ống dẫn thích hợp (nếu cần) và được bảo vệ khỏi hư hỏng vật lý.
