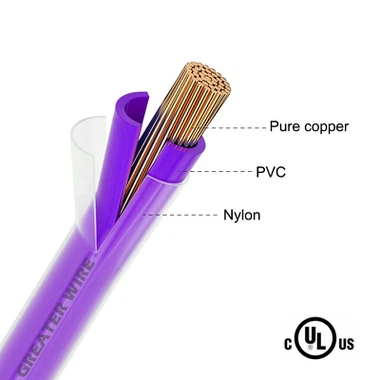

Lắp đặt và đi dây cáp TFFN (Cáp nylon dẻo nhiệt dẻo) là công việc điện quan trọng, liên quan đến sự an toàn, ổn định và độ tin cậy lâu dài của hệ thống điện. Cáp TFFN được sử dụng rộng rãi trong các hệ thống điện trong nhà khác nhau, như thiết bị gia dụng, thiết bị văn phòng, hệ thống điều khiển công nghiệp, v.v., do tính linh hoạt tuyệt vời, khả năng chống mài mòn và hiệu suất điện. Việc lắp đặt và đi dây đúng cách không chỉ có thể đảm bảo hệ thống điện hoạt động hiệu quả mà còn kéo dài tuổi thọ của cáp một cách hiệu quả và tránh hư hỏng hoặc hỏng cáp do vận hành không đúng cách. Bài viết này sẽ thảo luận chi tiết về phương pháp lắp đặt và đi dây của cáp TFFN, bao gồm việc lựa chọn đường đi dây thích hợp, các biện pháp phòng ngừa, kỹ thuật đi dây và khuyến nghị bảo trì.
1. Chuẩn bị sơ bộ lắp đặt cáp TFFN
1.1 Xác định đường đi dây
Trước khi lắp đặt cáp TFFN, trước tiên bạn cần lập kế hoạch đi dây. Việc lựa chọn đường đi dây cần được quy hoạch hợp lý theo yêu cầu chức năng, kết cấu công trình và yêu cầu an toàn của hệ thống điện.
Tránh uốn cong quá mức:Mặc dù cáp TFFN có độ linh hoạt tốt nhưng việc uốn cong quá mức sẽ ảnh hưởng đến hiệu suất dẫn điện của cáp, thậm chí gây hư hỏng lớp cách điện. Bán kính uốn của cáp phải phù hợp với giá trị khuyến nghị của nhà sản xuất cáp. Nói chung, bán kính uốn tối thiểu của cáp là 8 đến 10 lần đường kính ngoài của cáp.
Tránh hư hỏng cơ học:Tránh để cáp tiếp xúc với các vật sắc nhọn trong quá trình đấu dây để giảm trầy xước, hư hỏng vỏ ngoài của cáp. Khi cáp đi xuyên qua tường, đường ống, trần nhà... cần đảm bảo có biện pháp bảo vệ thích hợp như sử dụng máng cáp hoặc đường ống để tránh tác động từ bên ngoài.
1.2 Lựa chọn vật liệu và dụng cụ lắp đặt phù hợp
Khi lắp đặt cáp TFFN, bạn cần chuẩn bị một số dụng cụ lắp đặt cơ bản và các vật liệu phụ trợ như kẹp cáp, vật cố định, ống dẫn cáp, đầu nối cáp, v.v.
Kẹp và cố định cáp:dùng để cố định cáp vào đúng vị trí nhằm tránh cho cáp bị xê dịch do trọng lượng hoặc ngoại lực. Khi cố định cáp, hãy đảm bảo khoảng cách đồng đều để tránh cáp bị kéo căng quá mức.
Ống dẫn cáp và máng cáp:Được sử dụng để bảo vệ cáp khỏi những hư hỏng vật lý, đặc biệt khi cáp đi xuyên qua tường, trần nhà hoặc cần vượt qua chướng ngại vật, ống dẫn cáp và khay cáp có thể mang lại sự bảo vệ hiệu quả.
Các mối nối và đầu nối cáp:Khi cáp cần kết nối với các thiết bị điện thì nên lựa chọn các mối nối, đầu nối phù hợp. Việc kết nối cáp TFFN phải đảm bảo mối nối không bị nóng lên do dòng điện quá lớn và tiếp xúc tốt.
1.3 Tính chiều dài cáp
Trước khi nối dây, chiều dài cáp cần thiết cần được tính toán chính xác. Chiều dài cáp không chỉ cần tính đến kết nối giữa các thiết bị mà còn cả những lãng phí có thể xảy ra hoặc các yêu cầu bổ sung trong quá trình đi dây. Nên dành một mức dự trữ nhất định khi tính toán chiều dài cáp để tránh phải đi dây lại do chiều dài cáp không đủ.
2. Phương pháp nối dây cáp TFFN
2.1 Phương pháp định tuyến
Tùy thuộc vào môi trường sử dụng và yêu cầu lắp đặt của cáp TFFN, có thể chọn các phương pháp định tuyến khác nhau khi nối dây. Các phương pháp nối dây phổ biến bao gồm:
Hệ thống dây điện trên cao:Trong các hệ thống điện, nối dây trên không là phương pháp nối dây phổ biến nhất, đặc biệt là trong các tòa nhà hoặc nhà máy lớn. Cáp được đặt xuyên qua các máng cáp hoặc máng cáp, có tác dụng giúp cáp không bị ẩm hoặc bị hư hỏng do ngoại lực một cách hiệu quả.
Hệ thống dây điện ngầm:Đối với một số môi trường cần giấu cáp, cáp có thể được chôn qua các đường ống ngầm. Khi đi dây ngầm, cáp phải có đủ biện pháp bảo vệ để tránh bị ăn mòn do độ ẩm trong đất hoặc các hóa chất trong đất.
Đấu dây trong đường ống:Khi đi dây qua tường, sàn, trần nhà, v.v., cáp thường cần được bảo vệ bằng đường ống. Việc chọn ống cáp thích hợp có thể giúp cáp không bị ẩm và hư hỏng, đồng thời mang lại sự bảo vệ bổ sung, giảm thiểu sự cố cáp do hư hỏng cơ học bên ngoài.
2.2 Cố định cáp
Khi đi dây, cáp TFFN phải được cố định chắc chắn ở vị trí cần thiết để tránh sự cố vận hành hệ thống điện do cáp bị lỏng hoặc dịch chuyển. Những điểm sau đây cần lưu ý khi cố định cáp:
Khoảng cách cố định phù hợp:Khoảng cách cố định của cáp phải được xác định theo đường kính ngoài của cáp. Nói chung, khoảng cách cố định nên được giữ trong khoảng từ 30 cm đến 60 cm để đảm bảo cáp không bị võng hoặc hư hỏng không cần thiết do trọng lực hoặc ngoại lực.
Tránh kéo căng quá mức: Cáp không được chịu lực kéo quá mức trong quá trình lắp đặt, nếu không có thể gây đứt dây dẫn hoặc hư hỏng lớp cách điện. Việc kéo giãn có thể tránh được bằng các điểm cố định và hỗ trợ thích hợp.
2.3 Uốn cáp và xử lý góc
Do tính linh hoạt tốt của cáp TFFN, chúng có thể thích ứng với các yêu cầu uốn nhất định, nhưng việc uốn cong quá mức sẽ ảnh hưởng đến tuổi thọ sử dụng của chúng. Khi đi dây cần đặc biệt chú ý những điểm sau:
Bán kính uốn tối thiểu:Đảm bảo bán kính uốn của cáp không nhỏ hơn 8 đến 10 lần đường kính ngoài của cáp. Bán kính uốn quá nhỏ có thể gây hư hỏng dây dẫn bên trong của cáp hoặc làm đứt lớp cách điện.
Chuyển tiếp mượt mà: Tại các góc của cáp, hãy đảm bảo chuyển tiếp mượt mà và tránh các góc nhọn hoặc khúc cua gấp để giảm nguy cơ hư hỏng cáp.
2.4 Đấu nối thiết bị điện
Cáp TFFN thường được sử dụng để kết nối các thiết bị điện khác nhau như ổ cắm, công tắc, đèn,… Khi thực hiện kết nối điện, hãy làm theo các bước dưới đây:
Bảo vệ đầu nối:Khi kết nối cáp, hãy đảm bảo rằng đầu nối tốt và sử dụng các biện pháp bảo vệ đầu nối thích hợp. Khối đầu cuối, thiết bị đầu cuối uốn hoặc bộ chuyển đổi khác có thể được sử dụng để đảm bảo an toàn điện cho kết nối.
Tránh để dây dẫn tiếp xúc:Khi kết nối, đảm bảo phần dây dẫn hở của cáp được bọc hoàn toàn bằng vật liệu cách điện để tránh nguy cơ đoản mạch hoặc điện giật do dây dẫn hở.
2.5 Cân nhắc sự an toàn
Khi nối dây cáp TFFN, phải tuân theo các thông số và tiêu chuẩn an toàn điện có liên quan. Cần đảm bảo rằng quá trình đi dây không gây ra bất kỳ mối nguy hiểm nào về an toàn và việc lắp đặt cáp tuân thủ các tiêu chuẩn lắp đặt điện quốc gia hoặc khu vực.
Tuân thủ các thông số kỹ thuật điện:Khi nối dây, bạn nên tuân theo các thông số kỹ thuật điện liên quan, chẳng hạn như Quy tắc điện quốc gia (NEC) của Hoa Kỳ hoặc các tiêu chuẩn của Ủy ban kỹ thuật điện quốc tế (IEC). Đảm bảo rằng hệ thống dây cáp tuân thủ các quy định để tránh các mối nguy hiểm về an toàn.
Ngăn chặn tình trạng quá tải:Khi nối dây, hãy đảm bảo rằng điện áp định mức và khả năng mang dòng điện của cáp đáp ứng yêu cầu của thiết bị được sử dụng để tránh làm cáp quá tải.
3. Kiểm tra và bảo trì sau khi nối cáp TFFN
3.1 Kiểm tra sau lắp đặt
Sau khi lắp đặt, cáp cần được kiểm tra toàn bộ để đảm bảo rằng nó không bị hư hỏng về mặt vật lý. Việc kiểm tra bao gồm:
Liệu cáp có được đặt theo thông số kỹ thuật hay không.
Cáp có được cố định chắc chắn, không bị lỏng hoặc bị cong quá mức.
Các mối nối cáp có chặt và cách điện tốt hay không.
Vỏ bọc bên ngoài còn nguyên vẹn và không bị hư hại hay không.
3.2 Kiểm tra và bảo trì thường xuyên
Cáp TFFN cần được kiểm tra, bảo dưỡng thường xuyên trong quá trình sử dụng để đảm bảo hệ thống điện hoạt động ổn định.
Kiểm tra thường xuyên:Kiểm tra vỏ ngoài của cáp xem có bị mòn, lão hóa hoặc nứt định kỳ hay không, đặc biệt là trong môi trường có nhiệt độ, độ ẩm cao hoặc tác động cơ học lớn.
Vệ sinh bề mặt cáp: Giữ bề mặt cáp sạch sẽ để tránh bụi, dầu và các chất khác ăn mòn vỏ ngoài của cáp.
