Với sự tiến bộ liên tục của ngành công nghiệp 4. 0 và sản xuất thông minh, công nghệ tự động hóa công nghiệp đang ngày càng được sử dụng trong mọi tầng lớp. Là thiết bị cốt lõi trong hệ thống điều khiển động cơ, bộ chuyển đổi tần số không chỉ đạt được điều khiển chính xác tốc độ động cơ, mà còn tiết kiệm năng lượng và giảm mức tiêu thụ. Tuy nhiên, trong chuyển đổi tần số cao và môi trường làm việc phức tạp, các cáp thông thường thường không thể đáp ứng các yêu cầu tương thích điện từ nghiêm ngặt. Tại thời điểm này, cáp VFD được thiết kế dành riêng cho các bộ chuyển đổi tần số ra đời.
Trong hệ thống biến tần, cáp không chỉ là một phương tiện để truyền năng lượng và tín hiệu, mà còn liên quan trực tiếp đến tính ổn định và hiệu quả của toàn bộ hệ thống. Do đầu ra tín hiệu xung tần số cao của biến tần dễ bị nhiễu điện từ (EMI), cáp thông thường có thể gây ra biến dạng tín hiệu, lỗi thiết bị và thậm chí các mối nguy hiểm an toàn nếu được sử dụng trực tiếp. Cáp VFD triệt tiêu hiệu quả nhiễu điện từ và đảm bảo tính ổn định của truyền tín hiệu bằng cách tối ưu hóa thiết kế cấu trúc và lựa chọn vật liệu, do đó cải thiện hiệu suất tổng thể của hệ thống.
1. Kiến thức cơ bản về cáp VFD
(1) Định nghĩa và khái niệm
Cáp VFD là một cáp được thiết kế đặc biệt cho hệ thống biến tần, chủ yếu được sử dụng để kết nối biến tần và động cơ. So với cáp thông thường, cáp VFD có khả năng nhiễu điện từ cao hơn và khả năng chống dầu và nhiệt độ cao tốt hơn. Khái niệm thiết kế cốt lõi của nó là triệt tiêu hiệu quả sự nhiễu do đầu ra tín hiệu xung tần số cao bởi biến tần thông qua việc che chắn nhiều lớp và lựa chọn vật liệu đặc biệt.
(2) Nguyên tắc làm việc
Trong hệ thống điều khiển biến tần, biến tần điều chỉnh tốc độ động cơ bằng cách thay đổi tần số đầu ra và quá trình này sẽ tạo ra các tín hiệu xung tần số cao và điện áp tăng đột biến. Cáp thông thường dễ dàng bị can thiệp khi truyền các tín hiệu này, dẫn đến biến dạng tín hiệu và thậm chí lỗi thiết bị. Cáp VFD hoạt động thông qua các nguyên tắc sau:
♦ Cấu trúc che chắn nhiều lớp:

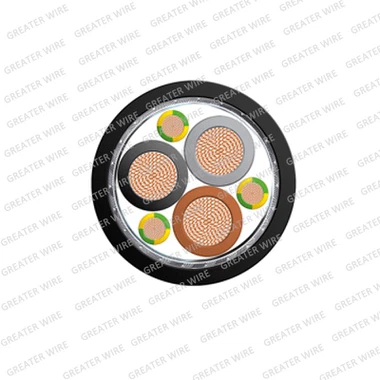

Cáp VFD thường sử dụng các vật liệu che chắn như lá nhôm và lưới bện bằng đồng để tạo thành cấu trúc che chắn nhiều lớp, phân lập hiệu quả sự can thiệp sóng điện từ bên ngoài và bên trong. Lớp che chắn không chỉ có thể ngăn các tín hiệu nhiễu bên ngoài xâm nhập vào cáp, mà còn ngăn chặn tiếng ồn tần số cao được tạo ra trong cáp tỏa ra bên ngoài.
♦ Vật liệu cách điện chất lượng cao:
Do hệ thống biến tần thường hoạt động trong các môi trường khắc nghiệt như nhiệt độ cao, độ ẩm và ô nhiễm dầu, các vật liệu cách điện được chọn cho cáp VFD không chỉ có khả năng chống nhiệt và khả năng chống dầu tuyệt vời, mà còn có độ bền cơ học tốt, đảm bảo rằng nó không dễ dàng hoặc bị nứt trong quá trình vận hành lâu dài.
♦ Tính ổn định truyền tín hiệu:
Thông qua thiết kế lõi khoa học và quá trình xử lý đặc biệt, cáp VFD có thể duy trì tính ổn định của truyền tín hiệu trong môi trường làm việc tốc độ cao và thường xuyên chuyển đổi, giảm lỗi và đảm bảo hoạt động hiệu quả của thiết bị.
2. Các tính năng chính của cáp và lợi thế kỹ thuật
Bởi vì cáp VFD được thiết kế đặc biệt cho các ứng dụng biến tần, nó có nhiều lợi thế kỹ thuật giúp nó hoạt động tốt trong các ứng dụng thực tế.
(1) Khả năng giao thoa chống điện từ cao
♦ Thiết kế che chắn nhiều lớp:
Cấu trúc che chắn nhiều lớp là một trong những lợi thế quan trọng nhất của cáp VFD. Việc che chắn gấp đôi hoặc nhiều lớp bên trong và bên ngoài có thể cô lập hiệu quả nhiễu sóng điện từ tần số cao và đảm bảo tính toàn vẹn của truyền tín hiệu. Nó có thể đóng một vai trò quan trọng cả trong môi trường giao thoa mạnh mẽ của các địa điểm công nghiệp và trong các mạng truyền tín hiệu phức tạp.
♦ Giảm biến dạng tín hiệu:
Giao thoa điện từ thường gây ra biến dạng tín hiệu và thậm chí các lỗi điều khiển động cơ, từ đó ảnh hưởng đến hiệu suất tổng thể của hệ thống. Cáp VFD giảm hiệu quả nhiễu và cải thiện độ rõ và độ chính xác của tín hiệu bằng cách tối ưu hóa bố cục của lớp che chắn, do đó cải thiện tốc độ phản hồi của hệ thống và độ chính xác kiểm soát.
(2) Điện trở nhiệt độ cao và dầu
♦ Khả năng thích ứng với môi trường nhiệt độ cao:
Trong sản xuất công nghiệp, môi trường nhiệt độ cao thường không thể tránh khỏi. Cáp VFD sử dụng vật liệu cách nhiệt điện trở nhiệt độ cao, có thể duy trì tính chất điện tuyệt vời ngay cả khi hoạt động ở nhiệt độ cao lâu dài, giảm nguy cơ lão hóa vật liệu và thất bại do nhiệt độ quá mức.
♦ Kháng dầu và hóa học:
Nhiều địa điểm công nghiệp có các chất dầu và hóa học, và cáp thông thường dễ bị ăn mòn. Cáp VFD sử dụng các vật liệu chống hóa chất và chống hóa chất để đảm bảo hoạt động ổn định trong môi trường khắc nghiệt và kéo dài tuổi thọ dịch vụ.
(3) Tính linh hoạt và tuổi thọ
♦ Thiết kế linh hoạt chất lượng cao:
Cáp VFD được thiết kế với sự linh hoạt trong tâm trí, giúp dễ dàng uốn cong và cài đặt, ngay cả trong không gian chật hẹp hoặc nơi cần phải có các lượt thường xuyên. Thiết kế linh hoạt không chỉ cải thiện hiệu quả lắp đặt, mà còn làm giảm căng thẳng và thiệt hại do làm cứng cáp.
♦ Độ bền dài hạn:
Nhờ các vật liệu chất lượng cao và quy trình sản xuất tiên tiến, cáp VFD có khả năng chống mài mòn và mệt mỏi cao trong quá trình sử dụng lâu dài. So với cáp thông thường, nó có chi phí bảo trì thấp hơn và độ tin cậy cao hơn, điều này có thể làm giảm đáng kể rủi ro thời gian chết của hệ thống và chi phí sửa chữa.
3. Các loại cáp VFD khác biệt
Cáp VFD có thể được chia thành nhiều loại theo các kịch bản cấu trúc và ứng dụng của nó, mỗi loại có thiết kế và lợi thế độc đáo của nó.
(1) Phân loại theo cấu trúc
♦ Thiết kế một lõi và đa lõi:
Cáp VFD một lõi thường được sử dụng để truyền tín hiệu một kênh, trong khi thiết kế đa lõi phù hợp cho các hệ thống phức tạp cần truyền nhiều tín hiệu cùng một lúc. Thiết kế đa lõi không chỉ có thể tiết kiệm không gian cài đặt, mà còn đảm bảo rằng các tín hiệu không can thiệp lẫn nhau.
♦ Được bảo vệ và không được che chở:
Cáp VFD được che chắn có hiệu suất chống giao thoa mạnh hơn do cấu trúc che chắn nhiều lớp của nó và phù hợp để sử dụng trong môi trường giao thoa điện từ cao. Loại không được che chắn phù hợp cho các trường hợp có giao thoa thấp hoặc yêu cầu thấp, nhưng cáp được bảo vệ được khuyến khích nhiều hơn trong các hệ thống tự động hóa công nghiệp nói chung.
(2) theo kịch bản ứng dụng
♦ Tự động hóa công nghiệp:
Trong các ứng dụng như dây chuyền sản xuất tự động và hệ thống điều khiển robot, cáp VFD có thể truyền tín hiệu biến tần một cách hiệu quả để đảm bảo hoạt động chính xác của thiết bị. Chống lại cao và khả năng chống lại môi trường khắc nghiệt của nó đặc biệt phù hợp với nhu cầu của các nhà máy tự động quy mô lớn.
♦ Các lĩnh vực sản xuất và năng lượng:
Thiết bị máy móc, thang máy, hệ thống truyền tải trong ngành sản xuất và các thiết bị như trạm bơm và tua -bin gió trong lĩnh vực năng lượng đều dựa vào kiểm soát biến tần ổn định và hiệu quả. Trong các lĩnh vực này, cáp VFD không chỉ có thể đảm bảo hoạt động ổn định của động cơ, mà còn cải thiện hiệu quả năng lượng và an toàn của hệ thống tổng thể.
4.VFD Cài đặt và bảo trì
Cài đặt chính xác và bảo trì thường xuyên là những yếu tố quan trọng để đảm bảo hoạt động ổn định lâu dài của cáp VFD. Dưới đây là một số đề xuất cài đặt và bảo trì thực tế:
(1) Các biện pháp phòng ngừa cài đặt
♦ Tiêu chuẩn an toàn:
Khi cài đặt cáp VFD, các tiêu chuẩn an toàn điện cục bộ và thông số kỹ thuật công nghiệp nên được tuân thủ nghiêm ngặt. Đảm bảo rằng tất cả các biện pháp kết nối và căn cứ đều được áp dụng để ngăn chặn các vụ tai nạn an toàn do tiếp xúc kém hoặc rò rỉ điện.
♦Yêu cầu môi trường:
Khi chọn môi trường lắp đặt, các yếu tố như nhiệt độ, độ ẩm, dầu và hóa chất nên được xem xét. Cố gắng tránh dây trong môi trường có nhiệt độ quá cao hoặc rung động nghiêm trọng để tránh tăng tốc lão hóa cáp.
♦ Lựa chọn đầu nối:
Các đầu nối phù hợp cũng nên đáp ứng các tiêu chuẩn công nghiệp và có các đặc điểm như chống thấm nước, chống bụi và khả năng chống rung. Các đầu nối hợp lý có thể giảm thêm điện trở tiếp xúc và đảm bảo truyền tín hiệu ổn định.
♦ Thông số kỹ thuật về hệ thống dây điện:
Trong quá trình nối dây, đảm bảo rằng cáp không được kéo cơ học và uốn cong quá mức. Lập kế hoạch hợp lý cho đường dẫn dây và cố gắng tránh hệ thống dây song song với các dây cáp công suất cao khác để ngăn chặn sự can thiệp lẫn nhau.
(2) Bảo trì và khắc phục sự cố
♦ Kiểm tra thường xuyên:
Cần phải thường xuyên kiểm tra hiệu suất điện và kiểm tra vật lý cáp VFD. Bằng cách sử dụng các dụng cụ để kiểm tra hiệu suất cách điện, hiệu quả che chắn và độ ổn định truyền của cáp, các vấn đề tiềm ẩn có thể được phát hiện kịp thời để ngăn ngừa tai nạn.
♦ Xử lý sự cố:
Các lỗi phổ biến bao gồm biến dạng tín hiệu, ngắt kết nối một phần hoặc ngắn mạch, v.v ... Khi tìm thấy sự cố, các khớp, đầu nối và môi trường nối dây nên được kiểm tra trước và các bộ phận bị hỏng nên được thay thế nếu cần thiết. Nên thiết lập hồ sơ bảo trì chi tiết để tạo điều kiện phân tích và phòng ngừa lỗi tiếp theo.
♦ Các biện pháp bảo vệ:
Theo quan điểm có thể gây nhiễu điện từ và ô nhiễm môi trường, thường xuyên làm sạch và kiểm tra bên ngoài cáp, và sử dụng tay áo bảo vệ hoặc ống bảo vệ để bảo vệ thứ cấp khi cần thiết để tiếp tục mở rộng tuổi thọ của cáp.
5. Cáp VFD so sánh với cáp truyền thống
Để thể hiện trực quan hơn những lợi thế của cáp VFD, chúng tôi so sánh nó với cáp truyền thống trong một số chỉ số chính:
(1) So sánh hiệu suất
♦ Bảo vệ nhiễu điện từ:
Cáp truyền thống dễ dàng can thiệp vào môi trường làm việc tần số cao, dẫn đến suy giảm tín hiệu hoặc biến dạng; Cáp VFD, với thiết kế che chắn nhiều lớp, có thể che chắn hiệu quả tiếng ồn tần số cao và đảm bảo truyền tín hiệu ổn định.
♦ Đang nhiệt và dầu:
Cáp truyền thống thường dễ bị lão hóa trong môi trường nhiệt độ cao, ẩm hoặc dầu do hạn chế vật liệu; Cáp VFD sử dụng vật liệu cách nhiệt hiệu suất cao và vẫn hoạt động tốt trong môi trường khắc nghiệt, đảm bảo hoạt động ổn định lâu dài.
♦ Tính linh hoạt và độ bền cơ học:
Do sự khác biệt về thiết kế và vật liệu, cáp thông thường dễ bị cứng, phá vỡ hoặc hao mòn trong khi sử dụng lâu dài, ảnh hưởng đến hiệu suất tổng thể; Trong khi cáp VFD duy trì tính linh hoạt trong khi có khả năng chống mài mòn cao hơn và khả năng chống mỏi, giảm chi phí bảo trì.
(2) So sánh kịch bản ứng dụng
♦ Tự động hóa công nghiệp:
Trong các hệ thống điều khiển tự động, truyền tín hiệu chính xác là rất quan trọng. Cáp truyền thống có thể không đáp ứng các yêu cầu trong môi trường giao thoa cao, trong khi cáp VFD có thể đảm bảo truyền các tín hiệu biến tần ổn định và cải thiện hiệu quả và an toàn của hệ thống.
♦ Tính ổn định của hệ thống:
Do cáp VFD được thiết kế với những cân nhắc đặc biệt cho môi trường tần số cao và nhiệt độ cao, nên có những lợi thế rõ ràng trong việc cải thiện độ ổn định của hệ thống và giảm tỷ lệ thất bại, và đặc biệt phù hợp với các ứng dụng công nghiệp có yêu cầu cực kỳ cao về thời gian hoạt động và an toàn.
6. Cáp VFDPhân tích trường hợp ứng dụng thực tế
Thông qua các trường hợp thực tế, chúng ta có thể hiểu trực quan hơn về hiệu ứng ứng dụng và lợi ích kinh tế của cáp VFD trong các hệ thống công nghiệp.
Trường hợp 1: Đảm bảo tín hiệu cho dây chuyền sản xuất tự động
Trên một dây chuyền sản xuất tự động lớn, việc bắt đầu và điều chỉnh tốc độ và tốc độ thường xuyên của thiết bị đưa ra các yêu cầu cao để truyền tín hiệu. Hệ thống ban đầu sử dụng cáp truyền thống có nhiễu điện từ thường xuyên, dẫn đến kiểm soát thiết bị không ổn định và ảnh hưởng đến hiệu quả sản xuất. Sau khi giới thiệu cáp VFD, các dị thường truyền tín hiệu trong hệ thống đã giảm đáng kể và thiết bị hoạt động trơn tru hơn. Dây chuyền sản xuất không chỉ cải thiện hiệu quả tổng thể, mà còn làm giảm tổn thất kinh tế do thời gian chết do lỗi.
Trường hợp 2: Hoạt động đáng tin cậy của hệ thống phát điện gió
Trong hệ thống phát điện gió, biến tần kiểm soát tốc độ của quạt, đây là một liên kết quan trọng để đảm bảo hiệu quả phát điện. Do môi trường trường gió phức tạp và nhiễu điện từ mạnh giữa quạt, hệ thống ban đầu thường gặp sự cố truyền tín hiệu. Sau khi thay thế bằng cáp VFD, cáp được che chắn hiệu quả phân lập tín hiệu nhiễu, giúp cải thiện đáng kể tốc độ phản hồi và độ chính xác của hệ thống điều khiển quạt, do đó đảm bảo tính ổn định và hiệu quả phát điện của hệ thống tổng thể.
Phản hồi của người dùng của chúng tôi:
Nhiều doanh nghiệp công nghiệp đã báo cáo sử dụng thực tế rằng sau khi sử dụng cáp VFD, không chỉ hệ thống điều khiển động cơ ổn định hơn, mà cả các lỗi thiết bị gây ra bởi nhiễu bị giảm, và thời gian bảo trì và thời gian chết được rút ngắn rất nhiều. Những trường hợp thực tế này chứng minh độ tin cậy và lợi ích kinh tế của cáp VFD trong môi trường công nghiệp phức tạp.
Với việc nâng cấp liên tục của tự động hóa công nghiệp và sản xuất thông minh, các yêu cầu về hiệu suất đối với cáp sẽ tiếp tục tăng. Trong tương lai, cáp VFD dự kiến sẽ được cải thiện hơn nữa trong các vật liệu, quy trình và thiết kế cấu trúc để đáp ứng nhu cầu của tần suất cao hơn và hệ thống điện cao hơn. Đặc biệt là trong bối cảnh ngành công nghiệp 4. 0, nó sẽ đóng một vai trò quan trọng hơn trong việc giảm tiêu thụ năng lượng, cải thiện an toàn hệ thống và thực hiện giám sát thiết bị thông minh.
Đối với các công ty đang xây dựng hoặc nâng cấp các hệ thống tự động hóa công nghiệp, việc chọn cáp VFD chất lượng cao là một đảm bảo quan trọng để đảm bảo hoạt động hiệu quả và sự ổn định lâu dài của hệ thống. Chúng tôi khuyên các kỹ thuật viên có liên quan giao tiếp chuyên sâu với các nhà cung cấp chuyên nghiệp và chọn các sản phẩm cáp VFD phù hợp nhất dựa trên nhu cầu ứng dụng thực tế để cải thiện hiệu quả hiệu quả sản xuất và độ tin cậy của thiết bị.
Câu hỏi thường gặp (Câu hỏi thường gặp)
Q1: Ưu điểm chính của cáp VFD là gì?
A1: Ưu điểm chính của cáp VFD bao gồm khả năng can thiệp từ từ cao, khả năng chống nhiệt độ cao, khả năng chống dầu tuyệt vời, tính linh hoạt cơ học mạnh và độ bền lâu dài. Những lợi thế này cho phép nó đảm bảo truyền tín hiệu ổn định và giảm lỗi thiết bị khi kết nối bộ biến tần và động cơ.
Câu 2: Làm thế nào để chọn cáp VFD phù hợp với hệ thống của bạn?
A2: Khi chọn cáp VFD, bạn nên xem xét môi trường làm việc của hệ thống (như nhiệt độ, độ ẩm, ô nhiễm dầu), yêu cầu truyền tín hiệu và môi trường lắp đặt. Bạn nên tham khảo ý kiến các nhà sản xuất chuyên nghiệp và tham khảo các thông số kỹ thuật như cấu trúc lớp che chắn, vật liệu cách nhiệt, phạm vi kháng nhiệt độ, vv để đảm bảo rằng lựa chọn đáp ứng nhu cầu thực tế.
Câu 3: Cần thực hiện các biện pháp phòng ngừa an toàn nào trong quá trình cài đặt cáp VFD?
A3: Trong quá trình lắp đặt, các tiêu chuẩn an toàn điện phải được tuân thủ nghiêm ngặt để đảm bảo rằng tất cả các khớp được kết nối chắc chắn, các đầu nối đáp ứng các tiêu chuẩn công nghiệp nên được sử dụng, và cần cẩn thận để tránh uốn cong và kéo cáp quá mức và đặt nó song song với các dây cáp năng lượng cao để ngăn ngừa nhiễu tín hiệu và thiệt hại cơ học.
Q4: Các lỗi phổ biến của cáp VFD là gì và làm thế nào để loại bỏ nhanh chóng chúng là gì?
A4: Các lỗi phổ biến bao gồm ngắt kết nối một phần, lớp che chắn bị hư hỏng và đầu nối lỏng lẻo. Khi khắc phục sự cố, trước tiên hãy kiểm tra đầu nối và hệ thống dây điện, sau đó sử dụng các dụng cụ kiểm tra chuyên nghiệp để kiểm tra các hiệu ứng cách điện và che chắn, và thay thế các bộ phận bị hỏng theo thời gian nếu cần thiết. Thiết lập hồ sơ bảo trì chi tiết sẽ giúp ngăn ngừa và nhanh chóng xử lý các lỗi tiếp theo.
Thông qua lời giải thích chi tiết ở trên, chúng tôi hy vọng sẽ cung cấp cho bạn tài liệu tham khảo và hướng dẫn kỹ thuật thực tế khi chọn và áp dụng cáp VFD. Nếu bạn có nhiều câu hỏi hơn hoặc cần hỗ trợ kỹ thuật thêm, xin vui lòng liên hệCông ty TNHH Dongguan Greater Wire & Cable.Để đảm bảo rằng thiết kế hệ thống của bạn là khoa học và hiệu quả hơn.
