Cáp quang điện (cáp PV) là một cáp được thiết kế cho các hệ thống quang điện mặt trời. Nó chủ yếu được sử dụng để kết nối các mô -đun quang điện (tấm pin mặt trời) với các bộ biến tần hoặc hệ thống pin. Vì các hệ thống quang điện thường hoạt động trong môi trường ngoài trời, các dây cáp này phải có khả năng chống thời tiết tốt, khả năng chống nhiệt độ cao, khả năng chống tia cực tím và chống mài mòn. Khi nói đến việc lựa chọn cáp quang điện, mức điện áp là một tham số quan trọng.
Bài viết này sẽ thảo luận về các đặc tính điện áp của cáp quang điện một cách chi tiết, bao gồm định nghĩa, đặc tính, mức điện áp phổ biến của cáp mặt trời và dây mặt trời, và cách chọn cáp phù hợp.
1. Cáp mặt trời và dây năng lượng mặt trời
Cáp mặt trời là một cáp được thiết kế cho các hệ thống quang điện (PV). Nó thường bao gồm nhiều dây đồng hoặc nhôm và được trang bị vỏ ngoài chắc chắn. Nó chủ yếu được sử dụng để kết nối các mô -đun quang điện với bộ biến tần, thiết bị lưu trữ năng lượng pin hoặc các thành phần hệ thống khác. Cáp mặt trời không chỉ cần đáp ứng các yêu cầu về hiệu suất điện, mà còn cần phải có tính chất vật lý và cơ học tốt để thích nghi với các điều kiện khắc nghiệt khác nhau tiếp xúc với môi trường tự nhiên trong một thời gian dài.
Dây mặt trời thuật ngữ này thường đề cập đến một dạng cáp mặt trời, đặc biệt là một dây duy nhất. Trong một số trường hợp, dây và cáp là các thuật ngữ có thể hoán đổi cho nhau, đặc biệt là khi chỉ có một dây bên trong cáp. Do đó, có một số khác biệt giữa cáp mặt trời và dây năng lượng mặt trời trong sử dụng hàng ngày, nhưng nói chung, các chức năng của chúng tương tự nhau - truyền năng lượng điện trong các hệ thống quang điện.
2. Mức điện áp củaCáp quang điện
Khi chọn cáp quang điện, điều rất quan trọng là phải hiểu mức điện áp của chúng. Mức điện áp là điện áp tối đa mà cáp có thể chịu được trong quá trình sử dụng. Điều này không chỉ liên quan trực tiếp đến an toàn điện, mà còn ảnh hưởng đến hiệu quả truyền tải điện và sự ổn định hoạt động của hệ thống quang điện.
2.1 Mức điện áp phổ biến của cáp quang điện
Mức điện áp của cáp quang điện thường được chia thành điện áp thấp (điện áp thấp) và điện áp cao (điện áp cao). Tùy thuộc vào các vùng và tiêu chuẩn khác nhau, điện áp định mức của cáp quang điện có thể khác nhau, nhưng thường có những điều sau đâyMức điện áp phổ biến:
Cáp điện áp thấp:
Trong hầu hết các hệ thống quang điện thương mại và dân cư nhỏ, mức điện áp phổ biến là cáp điện áp thấp. Thông thường các dây cáp này được đánh giá ở mức 600V hoặc 1000V. Ví dụ: mô hình cáp mặt trời phổ biến nhất là PV 1- f, với điện áp định mức là 1000V DC.
Cáp điện áp cao:
Đối với một số trạm năng lượng quang điện lớn hoặc hệ thống điện áp cao, có thể cần cáp điện áp cao. Điện áp định mức của các dây cáp như vậy thường là 1500V DC. Cáp điện áp cao có thể truyền nhiều năng lượng hơn và phù hợp cho các ứng dụng có khoảng cách truyền công suất dài hơn.
2.2 Mối quan hệ giữa điện áp định mức và điện áp hệ thống
Điện áp hoạt động của hệ thống quang điện thường được hình thành bằng cách kết nối nhiều mô -đun quang điện nối tiếp, do đó, tính toán điện áp dựa trên điện áp định mức của các mô -đun quang điện. Để đảm bảo sự an toàn của cáp, khi chọn cáp phù hợp, cần phải đảm bảo rằng điện áp định mức của nó không thấp hơn điện áp hoạt động tối đa của hệ thống quang điện.
Trong một hệ thống 600V, điện áp định mức của cáp quang điện sẽ đáp ứng 600V DC.
Trong hệ thống 1000V, điện áp định mức của cáp quang điện sẽ đáp ứng 1000V DC.
Đối với hệ thống 1500V, điện áp định mức của cáp phải đáp ứng 1500V DC trở lên.
Chọn mức điện áp cáp PV phù hợp với điện áp hệ thống có thể đảm bảo rằng cáp sẽ không bị hỏng do quá tải và tránh các vấn đề về an toàn điện.
3. Yêu cầu về hiệu suất điện củaCáp PV
Ngoài mức điện áp, cáp PV cũng cần đáp ứng một loạt các yêu cầu về hiệu suất điện:
3.1 Độ dẫn và sức đề kháng
Độ dẫn điện của cáp có liên quan chặt chẽ với vật liệu được sử dụng và đồng (Cu) hoặc nhôm (AL) thường được sử dụng làm dây dẫn. Đồng có độ dẫn cao hơn, vì vậy dưới cùng một tải hiện tại, diện tích mặt cắt ngang của cáp dây đồng có thể tương đối nhỏ. Các dây dẫn đồng có điện trở thấp hơn, giúp giảm mất năng lượng trong quá trình truyền năng lượng.
3.2 Vật liệu cách nhiệt và vỏ bọc
Vật liệu cách nhiệt và vỏ ngoài của cáp PV phải có điện trở nhiệt độ cao, khả năng chống tia cực tím, khả năng chống ẩm và khả năng chống ăn mòn. Các vật liệu cách nhiệt thường được sử dụng bao gồm polyetylen liên kết chéo (XLPE), ** polyvinyl clorua (PVC) **, v.v ... Những vật liệu này có thể ngăn ngừa lão hóa cáp và đảm bảo hoạt động ổn định lâu dài của cáp.
3.3 Phạm vi nhiệt độ của cáp
Cáp PV thường cần có khả năng thích ứng với một loạt các nhiệt độ hoạt động. Hầu hết các cáp PV đều có phạm vi nhiệt độ hoạt động -40 độ đến +90 và có thể hoạt động ổn định trong môi trường nhiệt độ cao và thích ứng với các điều kiện khí hậu khác nhau.
4. Tiêu chuẩn chung cho cáp quang điện
Việc thiết kế và sản xuất cáp quang điện cần tuân thủ các tiêu chuẩn quốc tế và khu vực cụ thể. Tiêu chuẩn chung bao gồm:
IEC 60216:Tiêu chuẩn kiểm tra độ ổn định nhiệt cho cáp.
IEC 60754:Chỉ định các yêu cầu về mật độ khói và khí ăn mòn trong các đám cháy cáp.
UL 4703:Tiêu chuẩn Mỹ chỉ định các yêu cầu về cấu trúc và hiệu suất đối với cáp quang điện.

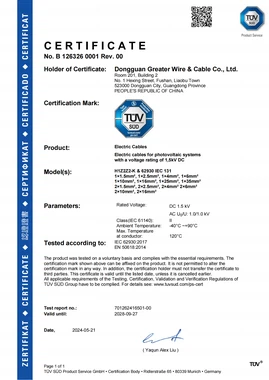

Chứng nhận Tüv:Ở châu Âu, cáp quang điện thường được yêu cầu tuân thủ chứng nhận Tüv để đảm bảo rằng chúng có thể được sử dụng một cách an toàn trong các ứng dụng quang điện.
5. Cách chọn cáp quang điện
Khi chọn cáp quang điện phù hợp, bạn cần xem xét nhiều yếu tố, bao gồm mức điện áp, điện áp hệ thống, tải hiện tại, điều kiện môi trường, v.v.
5.1 Xác định điện áp hệ thống
Đầu tiên, bạn cần chọn điện áp định mức của cáp theo điện áp hoạt động của hệ thống quang điện. Nếu điện áp hệ thống là 1000V, thì bạn nên chọn cáp có điện áp định mức từ 1000V trở lên. Đối với hệ thống 1500V, bạn cần chọn cáp phù hợp cho dòng điện trực tiếp 1500V (DC).
5.2 Hãy xem xét tải hiện tại
Ngoài điện áp, bạn cũng cần chọn mặt cắt cáp thích hợp dựa trên tải hiện tại của hệ thống. Nếu diện tích mặt cắt ngang của cáp quá nhỏ, nó sẽ khiến cáp nóng lên hoặc thậm chí bị hỏng. Nếu diện tích mặt cắt ngang của cáp quá lớn, nó sẽ tăng chi phí. Do đó, điều rất quan trọng là tính toán hợp lý tải hiện tại và chọn mặt cắt cáp thích hợp.
5.3 Thích ứng với điều kiện môi trường
Cáp quang điện thường được yêu cầu sử dụng trong môi trường ngoài trời, vì vậy cần phải chọn cáp có khả năng chống thời tiết tốt, khả năng chống tia cực tím, kháng ăn mòn và khả năng chống nhiệt độ cao. Các loại cáp quang điện khác nhau có thể được chọn tùy thuộc vào môi trường lắp đặt (như các trạm năng lượng mặt trời, mái nhà hoặc dưới lòng đất).
