Dây THHN (Dây bọc nylon chịu nhiệt cao) là một trong những loại cáp điện được sử dụng phổ biến nhất trong cả ứng dụng dân dụng và công nghiệp. Với khả năng chịu nhiệt, độ bền và khả năng chống mài mòn cao, dây THHN đã nổi tiếng là có độ tin cậy cao và linh hoạt trong nhiều mục đích sử dụng. Trong bài viết này, chúng ta sẽ khám phá dây THHN là gì, các ứng dụng khác nhau của nó và những lợi ích mà nó mang lại cho các thợ điện và kỹ sư trong các ngành công nghiệp khác nhau.
Cáp THHN là gì?
Dây THHN là dây điện được thiết kế để sử dụng trong môi trường khô ráo, thương mại và dân cư. Cái tên “THHN” là viết tắt của:
T: Nhựa nhiệt dẻo, nghĩa là vật liệu cách nhiệt được làm từ vật liệu nhựa chịu nhiệt.
H: Khả năng chịu nhiệt cao, cho thấy dây có thể chịu được nhiệt độ tương đối cao.
H: Chịu nhiệt, đảm bảo lớp cách nhiệt có thể chịu được nhiệt độ cao mà không bị suy giảm.
N: Được phủ nylon, giúp tăng cường bảo vệ chống mài mòn và hư hỏng cơ học.

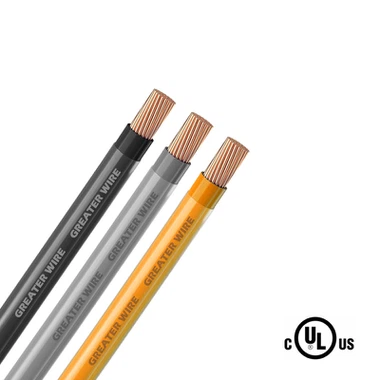

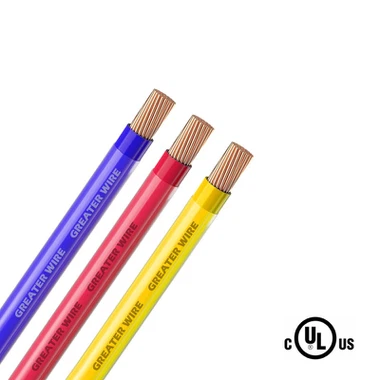

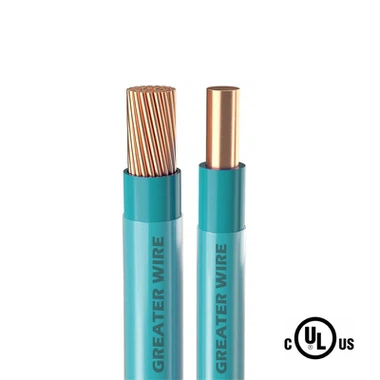

Thường được làm bằng đồng, mặc dù các phiên bản nhôm có kích thước lớn hơn (chẳng hạn như dây 6 THHN), dây THHN có lớp cách điện PVC để bảo vệ điện và áo khoác nylon giúp bảo vệ chống mài mòn, độ ẩm và mài mòn vật lý.
Tính năng chính của dây THHN:
Đánh giá điện áp: 600 volt (tối đa trong điều kiện khô ráo).
Đánh giá nhiệt độ: Lên đến 90 độ (194 độ F) ở những nơi khô ráo.
Vật liệu: Đồng (tiêu chuẩn), nhôm (đối với đồng hồ đo lớn hơn).
Ứng dụng: Chủ yếu được sử dụng cho các vị trí khô ráo, nhưng các phiên bản như THWN (Chống nước) cũng có sẵn cho môi trường ẩm ướt.
Công dụng phổ biến của dây THHN
Dây THHN được sử dụng trong rất nhiều ứng dụng điện do sự kết hợp của các tính năng như khả năng chịu nhiệt cao, độ bền và tính linh hoạt. Dưới đây là những lĩnh vực chính mà dây THHN được sử dụng phổ biến nhất:
1. Hệ thống dây điện dân dụng
Trong gia đình, dây THHN là một trong những lựa chọn phổ biến nhất để đi dây bên trong. Nó được sử dụng để cấp nguồn cho các ổ cắm điện, công tắc đèn và các thiết bị cũng như cho các bảng mạch nối dây. Độ bền và tính linh hoạt của nó khiến nó phù hợp cho việc lắp đặt chặt chẽ trên tường, trần và sàn, đồng thời khả năng chịu nhiệt đảm bảo nó hoạt động an toàn ngay cả trong điều kiện tải trọng cao.
Ứng dụng:
Mạch chiếu sáng: Để cấp nguồn cho các thiết bị chiếu sáng trong nhà.
Ổ cắm điện: Cung cấp điện cho các ổ cắm điện và các thiết bị.
Công tắc và bộ điều chỉnh độ sáng: Đi dây cho công tắc, bộ điều chỉnh độ sáng và mạch điều khiển.
Quạt trần: Đi dây cho quạt và các thiết bị điện liên quan.
dây THHNthường được lắp đặt trong hệ thống ống dẫn (chẳng hạn như EMT hoặc PVC) trong các tòa nhà dân cư để ngăn ngừa thiệt hại từ các yếu tố bên ngoài và đáp ứng các yêu cầu về quy tắc lắp đặt điện an toàn.
2. Lắp đặt điện thương mại
Dây THHN cũng thường được sử dụng trong các tòa nhà thương mại, nơi nó đóng vai trò thiết yếu trong chiếu sáng, phân phối điện và các hệ thống khác. Trong những môi trường này, dây THHN giúp cấp nguồn cho mọi thứ, từ hệ thống chiếu sáng văn phòng và HVAC đến thang máy và thiết bị sưởi điện. Khả năng chịu nhiệt cao khiến nó đặc biệt hiệu quả ở những khu vực có nhu cầu điện năng cao, chẳng hạn như khu phức hợp văn phòng lớn hoặc cửa hàng bán lẻ.
Ứng dụng:
Mạch chiếu sáng: Cung cấp điện cho hệ thống chiếu sáng văn phòng và cửa hàng bán lẻ.
hệ thống HVAC: Hệ thống dây điện cho các thiết bị sưởi ấm, thông gió và điều hòa không khí.
Bảng điện: Cung cấp năng lượng cho bảng mạch và lắp đặt bảng điều khiển.
Hệ thống điều khiển: Đi dây cho thiết bị điều khiển và quản lý hệ thống.
dây THHNthường được sử dụng tronghệ thống ống dẫn(cả kim loại và phi kim loại), giúp bảo vệ dây khỏi các hư hỏng vật lý tiềm ẩn ở khu vực có nhiều người qua lại hoặc cơ sở công nghiệp.
3. Máy móc và thiết bị công nghiệp
Trong các ứng dụng công nghiệp, dây THHN thường được sử dụng để cung cấp năng lượng điện cho máy móc, thiết bị nặng. Lớp phủ nylon của dây đảm bảo rằng nó có thể xử lý sự mài mòn và hao mòn điển hình của môi trường công nghiệp. Nó cũng được sử dụng trong hệ thống dây điện cho động cơ lớn, máy nén và máy phát điện, những nơi có nhu cầu về năng lượng điện cao hơn và nguy cơ hư hỏng cơ học lớn hơn.
Ứng dụng:
Máy móc công nghiệp: Cung cấp năng lượng cho các máy móc và thiết bị hạng nặng.
Điều khiển động cơ: Đi dây cho hệ thống điều khiển động cơ điện.
Máy phát điện: Cung cấp điện cho máy phát điện dự phòng và máy phát điện chính của công nghiệp.
Máy công cụ: Đi dây cho các dụng cụ và thiết bị công nghiệp.
Trong các cài đặt này, dây THHN giúp đảm bảo máy móc hoạt động liên tục và an toàn đồng thời duy trì độ tin cậy cao trong điều kiện khắc nghiệt.
4. Hệ thống phân phối điện
Đối với các hệ thống phân phối điện lớn, dây THHN đóng vai trò quan trọng trong việc cung cấp điện năng trên khoảng cách xa từ trạm biến áp đến các tòa nhà, nhà máy. Đặc tính chịu nhiệt và độ bền cơ học của nó cho phép nó được sử dụng trong các mạch và hệ thống công suất cao, đảm bảo vận chuyển điện an toàn ngay cả trong các cơ sở thương mại và công nghiệp lớn.
Ứng dụng:
Bảng phân phối chính: Đi dây từ bảng điện chính đến các mạch điện khác nhau.
Trạm biến áp: Cung cấp năng lượng cho các thành phần trạm biến áp khác nhau.
Đường dây điện: Dùng cho hệ thống dây điện nội bộ hoặc đường dây phân phối điện ngầm.
Mạch nhánh: Chạy điện từ các điểm phân phối đến các ổ cắm, thiết bị và máy móc.
Kích thước lớn hơn, chẳng hạn như dây 6 THHN, thường được sử dụng trong các ứng dụng phân phối điện, trong đó cần có công suất dòng điện cao hơn.
5. Ứng dụng ngầm và ngoài trời
Mặc dù dây THHN không được khuyến khích tiếp xúc trực tiếp với độ ẩm hoặc nước, nhưng nó thường được sử dụng trong hệ thống ống dẫn cho hệ thống dây điện ngoài trời và ngầm khi ống dẫn bảo vệ dây khỏi các yếu tố môi trường. Đối với các ứng dụng liên quan đến các vị trí ẩm ướt hoặc ẩm ướt, dây THWN (Bọc nylon chịu nhiệt và chịu nước) thường được ưu tiên vì nó được đánh giá đặc biệt cho điều kiện ẩm ướt.
Ứng dụng:
Ống dẫn ngầm: Được sử dụng cho hệ thống dây điện ngầm, thường là bên trong ống dẫn bảo vệ.
Ống dẫn ngoài trời: Đi dây cho hệ thống ngoài trời trong ống dẫn bảo vệ.
Bảng điện: Đi dây để lắp đặt điện ngoài trời hoặc trên mặt đất.
Đối với hệ thống dây điện tiếp xúc trực tiếp với các mối nguy hiểm từ môi trường, cáp THWN hoặc XHHW (chịu nước nhiệt độ cao liên kết chéo) phù hợp hơn với môi trường ngoài trời.
Ưu điểm khi sử dụng dây THHN
Việc sử dụng rộng rãi dây THHN có thể là do những ưu điểm độc đáo của nó khiến nó rất phù hợp với nhiều ứng dụng điện:
1. Khả năng chịu nhiệt
Dây THHN được thiết kế để xử lý nhiệt độ lên tới 90 độ (194 độ F) ở những nơi khô ráo. Khả năng chịu nhiệt này làm cho nó phù hợp để sử dụng trong môi trường mà hệ thống điện có thể tạo ra lượng nhiệt đáng kể. Nó đảm bảo rằng lớp cách điện không bị suy giảm và gây ra đoản mạch hoặc nguy cơ cháy nổ trong điều kiện hoạt động bình thường.
2. Độ bền và bảo vệ lâu dài
Lớp phủ nylon trên dây THHN mang lại khả năng chống mài mòn tuyệt vời, giúp bảo vệ dây khỏi những hư hỏng vật lý trong quá trình lắp đặt hoặc trong khi sử dụng. Điều này làm tăng tuổi thọ tổng thể của dây và giảm nhu cầu bảo trì hoặc thay thế.
3. Tính linh hoạt và dễ cài đặt
Không giống như một số loại cáp nặng hơn, kém linh hoạt hơn, dây THHN được thiết kế linh hoạt, giúp dễ dàng đi qua không gian chật hẹp hoặc xuyên qua các hệ thống phức tạp. Tính linh hoạt này giúp giảm thời gian và chi phí lắp đặt, đặc biệt là trong các hệ thống lắp đặt lớn hoặc phức tạp như hệ thống dây điện cho thiết bị công nghiệp hoặc tòa nhà thương mại.
4. Hiệu quả về chi phí
Dây THHN là sự lựa chọn tương đối tiết kiệm chi phí cho nhiều công trình điện. Hiệu suất lâu dài, khả năng chịu nhiệt và chống mài mòn giúp giảm chi phí bảo trì và thay thế tổng thể. Đối với các thợ điện và kỹ sư, dây THHN là một lựa chọn phù hợp giúp cân bằng hiệu suất với khả năng chi trả.
Dây 6 THHN dùng để làm gì?
Dây 6 THHN là phiên bản có kích thước lớn hơn của dây THHN thường được sử dụng trong các ứng dụng công suất cao. Nó có khả năng xử lý các tải điện lớn hơn và thường được sử dụng trong các hệ thống phân phối điện chính hoặc các hệ thống khác yêu cầu cường độ dòng điện cao hơn.
Ứng dụng của dây 6 THHN:
Các bảng điện chính: Phân phối điện từ bảng điều khiển chính đến hệ thống phụ.
Máy móc hạng nặng: Đi dây cho động cơ lớn, máy móc và thiết bị công nghiệp.
Mạch ngầm: Đối với hệ thống dây điện ngầm công suất lớn.
Máy phát điện: Đi dây cho hệ thống điện dự phòng yêu cầu điện áp và cường độ dòng điện cao hơn.
