Dây UL TC-ER (XHH/XHHW-2)

● Dây dẫn: Đồng mềm không tráng phủ theo tiêu chuẩn ASTM B{0}}. Kích thước nhỏ hơn #8 được nén theo tiêu chuẩn ASTM B-8. Kích thước #8 trở lên là loại sợi nhỏ gọn theo tiêu chuẩn ASTM B-496.

● Cách nhiệt: Okonite-FMR đáp ứng hoặc vượt quá yêu cầu của tiêu chuẩn cách nhiệt UL 1581, ICEA S-73-532 (NEMA WC57) và ICEA S-95-658 NEMA WC70 Loại II.

● Mã hóa màu: Các màu cơ bản và vạch dấu như hiển thị ở mặt sau của Bảng dữ liệu và đối với kích thước #8 AWG trở lên, dây dẫn màu đen có in số trên bề mặt theo ICEA S-73-532 NEMA/WC57 Phương pháp 4.

● Dây dẫn nối đất: Theo chỉ định, đồng bện cách điện trần hoặc màu xanh lá cây theo tiêu chuẩn ASTM B-8 dành cho kích thước #8 AWG trở xuống, vòng nhỏ gọn dành cho kích thước lớn hơn #8 AWG theo tiêu chuẩn ASTM B-496 và theo Bảng NEC 250.122.

● Lắp ráp: Dây dẫn được nối cáp theo tiêu chuẩn UL 1277, sử dụng chất độn, nếu cần, cùng với băng cáp tổng thể.

● Áo khoác tổng thể: Tuân thủ UL 1277. Hợp chất Okolon TS-CPE đáp ứng hoặc vượt quá yêu cầu của UL 1581.

Ứng dụng

Cáp khay TC-ER được phép sử dụng trên các mạch nguồn, chiếu sáng, điều khiển và tín hiệu; trong nhà hoặc ngoài trời; trong các máng cáp, mương, chôn trực tiếp trong lòng đất hoặc ở những nơi được đỡ ở các vị trí ngoài trời bằng dây truyền tin; đối với mạch Loại 1 như được phép trong
Điều 725 của NEC; và trong các máng cáp ở các vị trí nguy hiểm Loại I, Phân khu 2 trong các cơ sở công nghiệp có điều kiện
bảo trì và giám sát đảm bảo rằng chỉ những người có trình độ mới thực hiện công việc lắp đặt.
Cáp được đánh dấu TC-ER cũng có thể được sử dụng giữa khay cáp và thiết bị hoặc thiết bị sử dụng khi được lắp đặt theo đúng quy định.
với NEC 336.10(7).

Tính năng

Cáp TC-ER (Khay cáp - Lắp đặt tiếp xúc) đã vượt qua thử nghiệm chống cháy khay dọc của IEEE 383-1974 và 1202/FT4, cũng như tiêu chuẩn chống cháy cường độ cao (210,000 BTU /hr.) của UL 1277 và ICEA T-29-520, cho thấy khả năng chống cháy tuyệt vời. Các loại dây dẫn cách điện của nó bao gồm XHH/XHHW-2 và RW75/RW90 được xếp hạng cUL, có thể duy trì hiệu suất tuyệt vời ở nhiệt độ cực thấp -40 độ và nhiệt độ lắp đặt thấp nhất có thể đạt tới -35 độ , cung cấp giải pháp thuận tiện cho các ứng dụng ở vùng lạnh.

Chứng nhận

Cáp TC-ER Wire (Tray Cable - Expose Run) được chứng nhận UL, nghĩa là sản phẩm đã được kiểm tra nghiêm ngặt và đáp ứng các yêu cầu của Bộ luật Dây điện Bắc Mỹ (NEC), đồng thời đảm bảo an toàn trong môi trường tiếp xúc.

Cáp TC-ER phải trải qua các bài kiểm tra độ bền, kiểm tra tính linh hoạt, kiểm tra hiệu suất cơ học và các kiểm tra khác trước khi có thể đạt được chứng nhận UL, cung cấp cho người dùng các sản phẩm cáp có độ tin cậy và bảo mật cao cũng như giảm nguy cơ tai nạn.

Bưu kiện

TC-ER cable package

Dây chuyền sản xuất

Nhà máy sản xuất cáp tiên tiến của nhà sản xuất Greater Wire có môi trường sản xuất thông minh và kỹ thuật số. Thông qua việc tích hợp liền mạch công nghệ tiên tiến, nhà máy đã loại bỏ thành công các lỗi và khiếm khuyết có thể xảy ra trong quy trình lắp ráp thủ công truyền thống. Việc chuyển sang sản xuất kỹ thuật số không chỉ tăng hiệu quả mà còn thể hiện cam kết của chúng tôi trong việc cung cấp cho khách hàng những sản phẩm có độ tin cậy cao nhất. Khung nhà máy thông minh đảm bảo quy trình sản xuất hợp lý và không có lỗi, giảm thiểu khả năng sai lệch liên quan đến con người và tăng độ chính xác mà trước đây không thể đạt được. Cơ chế kiểm tra chính xác và tự động, nhà máy tuân thủ nghiêm ngặt việc kiểm soát chất lượng. Sản phẩm được kiểm tra kỹ lưỡng từ đầu đến cuối trong quá trình sản xuất. Công nghệ laser và phát hiện hình ảnh thông minh kỹ thuật số được sử dụng để đảm bảo rằng mỗi sản phẩm đều đáp ứng các tiêu chuẩn nghiêm ngặt do công ty chúng tôi đặt ra. Cam kết về chất lượng này còn mở rộng đến độ chính xác khi kiểm tra của chúng tôi, với thiết bị sản xuất tự động đạt được độ chính xác ấn tượng là 0,002 mm, vượt xa các tiêu chuẩn của ngành.

khách hàng

wire and cable company

Cộng sự

greater wire Partner

Câu hỏi thường gặp

Q: Tên đầy đủ của cáp TC-ER là gì?

A: Tên đầy đủ là Tray Cable - Exfused Run, loại cáp phù hợp cho việc đặt khay và có thể lộ trực tiếp để lắp đặt.

Hỏi: Đặc điểm bền bỉ của dây TC-ER là gì?

Trả lời: Nó có khả năng chống dầu, tia UV, hóa chất, va đập và co giãn.

Hỏi: Dây TC-ER có chống thấm nước không?

Trả lời: Có, nhiều loại cáp TC-ER có khả năng chống thấm nước, nhưng điều này còn phụ thuộc vào mẫu cáp và chất liệu vỏ bọc.

Chú phổ biến: nhà sản xuất, nhà cung cấp, nhà máy dây ul tc-er (xhh/xhhw-2), Trung Quốc

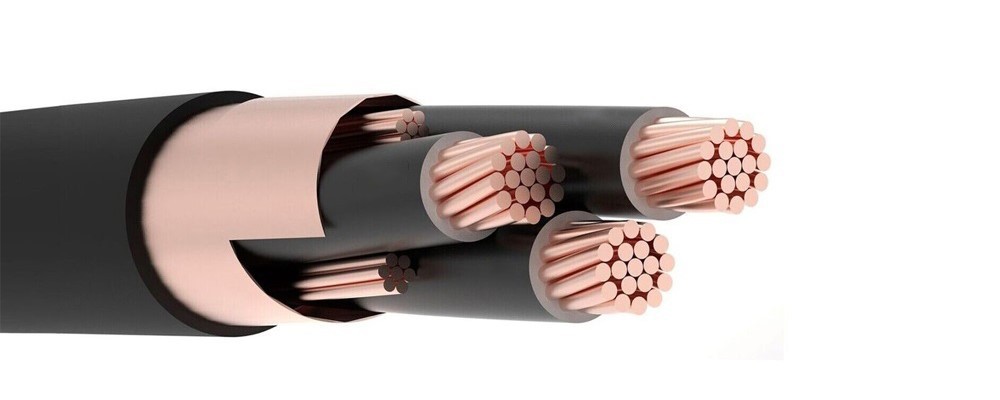

TC-ER cable

Kích thước dây dẫn AWG/kcmil	Số dây dẫn	LOẠI UL TC	Độ dày cách nhiệt - mil	Độ dày áo khoác - mils	Độ dày áo khoác - mm	Xấp xỉ. OD - Inch	Khoảng OD - mm	Mặt cắt ngang Diện tích (sq. in.)	Xấp xỉ. Trọng lượng tịnh lbs./1000'	Xấp xỉ. Trọng lượng tàu lbs./1000'	90 độ ướt hoặc khô Độ khuếch đại NEC (1)*	75 độ ướt Độ khuếch đại của NEC
14(7X)	2	TC	30	45	1.14	0.39	9.8	0.12	95	115	15	15
	3	TC-ER		45	1.14	0.41	10.3	0.13	115	135	15	15
	4	TC-ER		45	1.14	0.44	11.3	0.15	140	160	15	15
	5	TC-ER		45	1.14	0.48	12.2	0.18	165	185	15	15
	7	TC-ER		45	1.14	0.52	13.3	0.21	200	220	15	14
	9	TC-ER		60	1.52	0.64	16.2	0.32	290	310	15	14
	12	TC-ER		60	1.52	0.71	18.1	0.40	370	390	12	10
	19	TC-ER		60	1.52	0.83	21.0	0.54	510	530	12	10
	37	TC-ER		80	2.03	1.14	29.1	0.03	985	1005	10	8
12(7X)	2	TC	30	45	1.14	0.42	10.7	0.14	120	140	20	20
	3	TC-ER		45	1.14	0.45	11.3	0.16	145	165	20	20
	4	TC-ER		45	1.14	0.49	12.4	0.19	180	200	20	20
	5	TC-ER		45	1.14	0.53	13.5	0.22	220	240	20	20
	7	TC-ER		60	1.52	0.61	15.5	0.29	295	315	20	17
	9	TC-ER		60	1.52	0.70	17.9	0.39	390	410	20	17
	12	TC-ER		60	1.52	0.79	20.0	0.49	500	520	15	12
	19	TC-ER		80	2.03	0.96	24.4	0.72	745	765	15	12
	37	TC-ER		80	2.03	1.27	32.3	1.27	1355	1375	12	10
10(7X)	2	TC	30	45	1.14	0.47	11.9	0.17	160	180	30	30
	3	TC-ER		45	1.14	0.50	12.7	0.19	200	220	30	30
	4	TC-ER		60	1.52	0.58	14.6	0.26	270	290	30	28
	5	TC-ER		60	1.52	0.63	15.9	0.31	325	345	30	28
	7	TC-ER		60	1.52	0.68	17.3	0.36	405	425	28	24
	9	TC-ER		60	1.52	0.79	20.1	0.49	540	560	28	24
	12	TC-ER		80	2.03	0.93	23.6	0.68	745	765	20	17

Dây dẫn nối đất thiết bị: Bất kỳ dây dẫn nào trong cáp định mức TC đều có thể được xác định lại vĩnh viễn trong quá trình lắp đặt là dây dẫn nối đất thiết bị theo Mục 250.119(B) của NEC.

† Diện tích mặt cắt để tính toán độ lấp đầy khay cáp theo Mục 392.22 của NEC.

(1) Cường độ dòng điện

Cường độ dòng điện dựa trên Bảng 310.16 của Bộ luật Điện quốc gia đối với các dây dẫn định mức 90 độ này ở nhiệt độ môi trường xung quanh là 30 độ. Cột ướt 75 độ được cung cấp để bổ sung cho đội hình.

Công suất được hiển thị áp dụng cho việc chạy cáp mở, lắp đặt trong bất kỳ mương nào được phê duyệt, chôn trực tiếp trong lòng đất hoặc dưới dạng cáp trên không trên thiết bị truyền tin. Việc giảm công suất cho hơn ba dây dẫn mang dòng điện trong mương phải tuân theo Mục 310.15(C)(1) của NEC.

Cường độ dòng điện hiển thị cũng áp dụng cho cáp được lắp đặt trong khay cáp theo Mục 392.80 của NEC.

*Dòng điện giới hạn ở mức 15, 20 và 30 amp theo Mục 240.4(D) của NEC tương ứng cho #14, #12 và #10 AWG.

Kích thước dây dẫn AWG/kcmil	LOẠI UL TC	Số dây dẫn	Độ dày cách nhiệt - mil	Dây dẫn nối đất AWG*	Độ dày áo khoác - mils	Độ dày áo khoác - mm	Xấp xỉ. OD - Inch	Khoảng OD - mm	Mặt cắt ngang Diện tích (sq. in.)	Xấp xỉ. Trọng lượng tịnh lbs./1000'	Xấp xỉ. Trọng lượng tàu lbs./1000'	90 độ ướt hoặc khô Độ khuếch đại NEC (1)*	75 độ ướt Độ khuếch đại NEC (1)
8(7X)	TC-ER	3	45	-	60	1.52	0.65	16.5	0.33	323	346	55	50
		3		10*	60	1.52	0.68	17.3	0.36	396	419	55	50
		4		-	60	1.52	0.71	18.0	0.40	414	443	45	40
		4		10*	60	1.52	0.71	18.0	0.40	443	472	45	40
6(7X)	TC-ER	3	45	-	60	1.52	0.73	18.5	0.42	448	477	75	65
		3		8*	60	1.52	0.73	18.5	0.42	536	565	75	65
		4		-	60	1.52	0.80	20.3	0.50	565	594	60	52
		4		8*	60	1.52	0.82	20.3	0.50	662	697	60	52
4(7X)	TC	3	45	-	60	1.52	0.82	21.8	0.53	633	668	95	85
	TC-ER	3		8*	60	1.52	0.82	21.8	0.53	732	767	95	85
	TC	4		-	80	2.03	0.94	23.9	0.69	851	904	76	68
	TC-ER	4		8*	80	2.03	0.95	24.1	0.71	936	989	76	68
2(7X)	TC	3	45	-	80	2.03	0.98	24.9	0.75	994	1063	130	115
	TC-ER	3		6	80	2.03	0.98	24.9	0.75	1145	1214	130	115
	TC	4		-	80	2.03	1.08	27.4	0.92	1227	1307	104	92
	TC-ER	4		6	80	2.03	1.08	27.4	0.92	1276	1356	104	92
1(19X)	TC	3	55	-	80	2.03	1.09	27.7	0.93	1226	1338	150	130
	TC-ER	3		6	80	2.03	1.09	27.7	0.93	1398	1478	150	130
	TC	4		-	80	2.03	1.20	30.5	1.13	1582	1694	120	104
	TC-ER	4		6	80	2.03	1.21	30.7	1.15	1662	1787	120	104
1/0(19X)	TC	3	55	-	80	2.03	1.17	29.7	1.08	1501	1615	170	150
	TC-ER	3		6	80	2.03	1.17	29.7	1.08	1680	1805	170	150
	TC	4		-	80	2.03	1.29	32.8	1.31	1917	2059	136	120
	TC-ER	4		6	80	2.03	1.29	32.8	1.31	1986	2128	136	120
2/0(19X)	TC	3	55	-	80	2.03	1.26	30.0	1.25	1812	1954	195	175
	TC-ER	3		6	80	2.03	1.26	30.0	1.25	2017	2159	195	175
	TC	4		-	80	2.03	1.39	35.3	1.52	2356	2508	156	140
	TC-ER	4		6	80	2.03	1.39	35.3	1.52	2420	2607	156	140
4/0(19X)	TC	3	55	-	80	2.03	1.48	37.6	-	2697	2884	260	230
	TC-ER	3		4	80	2.03	1.49	37.8	-	2903	3090	260	230
	TC	4		-	80	2.03	1.63	41.4	-	3466	3717	208	184
	TC-ER	4		4	80	2.03	1.63	41.4	-	3564	4815	208	184
250(37X)	TC	3	65	-	80	2.03	1.62	41.1	-	2952	3095	290	255
	TC-ER	3		4	80	2.03	1.62	41.1	-	3082	3259	290	255
	TC	4		-	110	2.79	1.86	47.2	-	3965	4231	232	185
	TC-ER	4		4	110	2.79	1.86	47.2	-	4093	4359	232	185
350(37X)	TC	3	65	-	110	2.79	1.89	48.0	-	4104	4370	350	310
	TC-ER	3		3	110	2.79	1.89	48.0	-	4207	4536	350	310
	TC	4		-	110	2.79	2.08	52.8	-	5334	5681	280	248
	TC-ER	4		3	110	2.79	2.08	52.8	-	5494	5841	280	248
500(37X)	TC	3	65	-	110	2.79	2.14	54.4	-	5658	6005	430	380
	TC-ER	3		2	110	2.79	2.14	54.4	-	5861	6208	430	380
	TC	4		-	110	2.79	2.37	60.2	-	7352	7911	344	304
	TC-ER	4		2	110	2.79	2.37	60.2	-	7560	8119	344	304
750(61X)	TC	3	80	-	110	2.79	2.57	65.3	-	8331	8958	535	475
	TC-ER	3		1	110	2.79	2.57	65.3	-	8603	9930	535	475
	TC	4		-	140	3.56	2.91	73.9	-	11080	11842	428	380
	TC-ER	4		1	140	3.56	2.91	73.9	-	11343	12105	428	380
1000(61X)	TC	3	80	-	140	3.56	2.94	74.4	-	11078	11840	615	345
	TC-ER	3		1	140	3.56	2.94	74.4	-	11463	12396	615	345
	TC	4		-	140	3.56	3.26	82.8	-	14455	15388	492	430
	TC-ER	4		1	140	3.56	3.26	82.8	-	14894	15827	492	430
