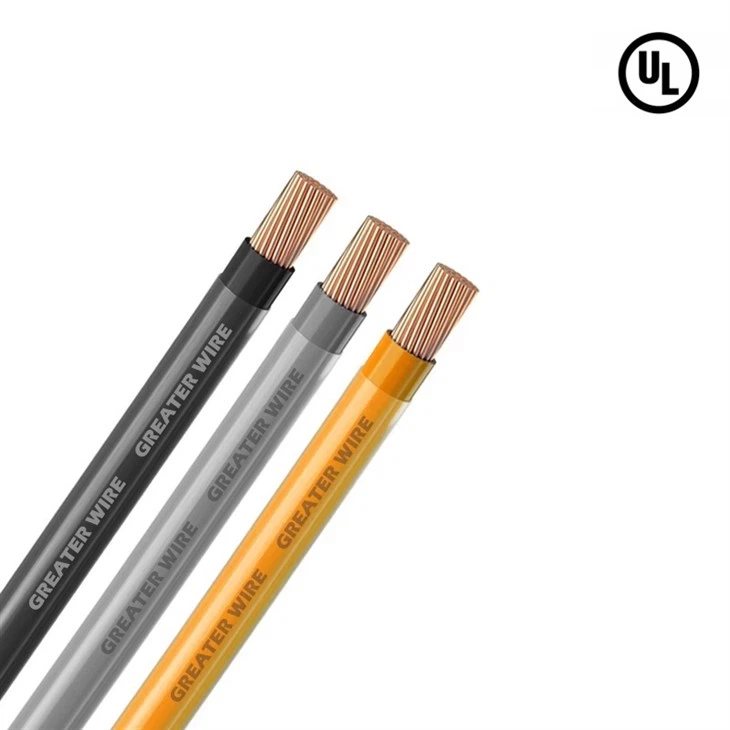

3 Dây thhn lõi đơn AWG là hoàn hảo cho các mạch đòi hỏi công suất hiện tại đáng kể. Dây này sử dụng các dây dẫn đồng chất lượng cao cho hiệu suất điện vượt trội. Nó được bọc trong một lớp PVC chịu nhiệt và được bảo vệ bởi một chiếc áo khoác nylon bên ngoài, cung cấp độ bền tăng cường và khả năng chống lại các yếu tố môi trường. Tùy chọn màu sắc bao gồm trắng, vàng, cam và nâu.
Ứng dụng
3 AWG thhn (cáp Nylon được phủ nhiệt cao nhiệt nhiệt dẻo) là một đặc điểm kỹ thuật dây thường được sử dụng với khả năng mang dòng điện lớn và khả năng chống nhiệt tốt. Nó phù hợp cho các hệ thống phân phối điện trong các tòa nhà. Trong môi trường công nghiệp, nó được sử dụng rộng rãi để kết nối các thiết bị điện khác nhau như động cơ, máy phát điện và bảng điều khiển, và có thể chịu được nhiệt độ cao và tải hiện tại.
Tính năng
• UL 83
• Dây dẫn bằng đồng được vẽ mềm hoặc bị mắc kẹt
• Cách nhiệt polyvinyl clorua (PVC) màu nhiệt và độ ẩm
• Với áo khoác nylon (polyamide) rõ ràng
• Chứng nhận UL & BPS
Chứng nhận
Thhn/thwn/thwn -2 dây được chứng nhận ul. Dấu UL chỉ ra rằng các sản phẩm của chúng tôi đã trải qua thử nghiệm và đánh giá nghiêm ngặt để đáp ứng các tiêu chuẩn an toàn nghiêm ngặt.
Bưu kiện
Dây chuyền sản xuất
1. Dây và cáp lớn hơn là một nhà máy có hơn 20 năm kinh nghiệm sản xuất, bao gồm diện tích 12, 000 m2.
2. Mỗi giai đoạn sản xuất có kiểm soát chất lượng nghiêm ngặt, bao gồm thử nghiệm điện, thử nghiệm cách điện, kiểm tra thị giác và đo kích thước.
3. Cáp của chúng tôi có các chứng chỉ đầy đủ, chẳng hạn như SAA, UL, CUL, CSA, CE, CB, TUV, BPS, PSE, và các loại khác, và cáp của chúng tôi ổn định và đáng tin cậy.
4. Chúng tôi có một nhóm ngoại thương chuyên nghiệp cung cấp dây và cáp cho các dự án kỹ thuật ở Philippines, Bắc Mỹ, Nam Mỹ và hơn 180 quốc gia và khu vực trên thế giới.
Trường hợp
Cộng sự
Câu hỏi thường gặp
1.
2. Q: Dây 3 AWG được sử dụng để làm gì?
3.
Độ khí của dây dẫn đồng số 3 AWG có thể thay đổi dựa trên các yếu tố như loại cách điện, nhiệt độ môi trường và điều kiện lắp đặt.
Đối với cách điện của thhn: Trong một cài đặt tiêu chuẩn (chẳng hạn như trong ống dẫn hoặc không khí mở), dây đồng số 3 AWG thường có độ khí là 100 amps. Giá trị này giả định xếp hạng nhiệt độ 90 độ (194 độ F) và các điều kiện lắp đặt tiêu chuẩn theo Bộ luật Điện quốc gia (NEC).
Chú phổ biến: Single Core 3 AWG Electrical Th.
| Dây điện chịu nhiệt nhiệt không có chì với vỏ nylon (thhn/thwn -2). 600V. 90 độ | |||||||||
| Kích thước dây dẫn | Không. & Đường kính danh nghĩa của dây | Độ dày tường | Đường kính tổng thể gần đúng | Điện trở cách nhiệt tối thiểu | * Ampacity | Trọng lượng danh nghĩa cáp | |||
| (mm) | (AWG) | (mm) | PVC (MM) | Nylon (mm) | (mm) | MΩ/km | Ướt 90 độ | 90 độ khô | Kg/km |
| Chất rắn | Thwn | THHN | |||||||
| 1,6 mm | 14 | 1x1.60 mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2. 0 mm | 12 | 1x2. 00 mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2,6mm | 10 | 1x2.60 mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3,2mm | 8 | 1x3.20mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| Bị mắc kẹt | |||||||||
| 2. 0 mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3,5mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5,5mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8. 0 mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14mm% c2% b2 | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22mm% c2% b2 | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30 mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38mm% c2% b2 | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50mm% c2% b2 | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60mm% c2% b2 | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80mm% c2% b2 | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100mm% c2% b2 | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125mm% c2% b2 | 250 mcm | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150mm% c2% b2 | 300 mcm | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 mcm | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200mm% c2% b2 | 400 mcm | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 mcm | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250mm% c2% b2 | 500 mcm | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 mcm | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325mm² | 650 mcm | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 mcm | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400mm% c2% b2 | 800 mcm | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500mm% c2% b2 | 1000 mcm | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| Tiêu chuẩn tham khảo: PEC, NEC (dựa trên nhiệt độ môi trường 30 độ) | |||||||||
