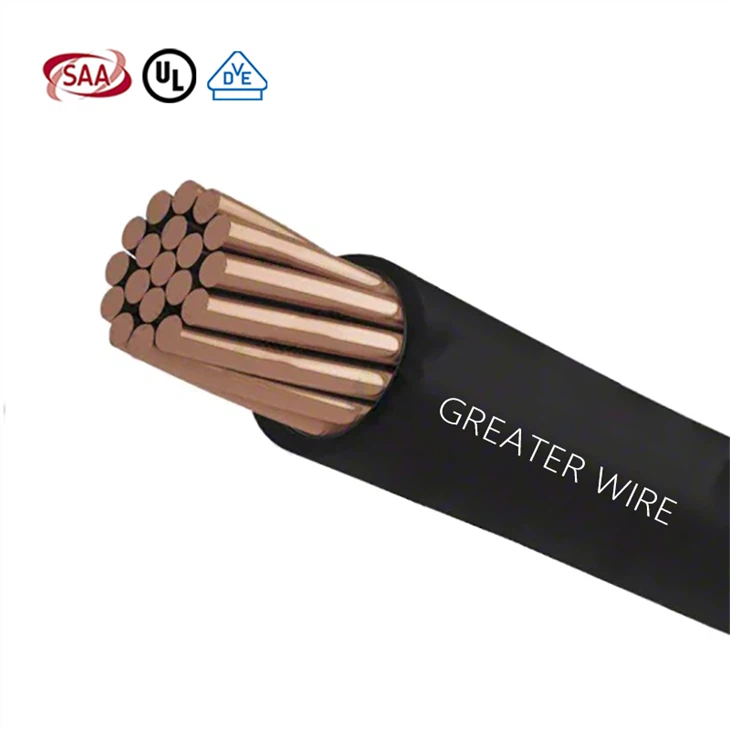

ThW dây điện

ThW dây điện
Thông tin chi tiết:
UL BPS được chứng nhận, tuổi thọ dài
Hơn 20 năm kinh nghiệm sản xuất
Báo giá trực tuyến nhanh và các mẫu miễn phí có sẵn
Gửi yêu cầu
Tải về
Sự miêu tả
Thông số kỹ thuật
Chứng nhận
TW wire



ThW dây điện

  • Dây dẫn: Dây dẫn đồng được vẽ mềm hoặc bị mắc kẹt
  • Cách nhiệt: polyvinyl clorua (PVC) không có chì
  • Nhiệt độ: Không vượt quá 60 độ ở vị trí khô hoặc ướt
  • Điện áp: 600 volt
  • Thông số kỹ thuật tham khảo:

PNS 35-1: 2004

UL 83

PEC

NEC







Ứng dụng





Cáp THW được sử dụng rộng rãi trong việc lắp đặt các hệ thống điện xây dựng, đặc biệt là trong các tòa nhà dân cư, thương mại và công nghiệp. Do khả năng chịu độ ẩm và tính chất cách nhiệt tốt, cáp THW phù hợp để nối dây bên trong các tòa nhà và có thể được sử dụng để cung cấp điện, chiếu sáng, hệ thống điều khiển điện, v.v. theo tiêu chuẩn UL 83, cáp TW có thể hoạt động ổn định trong môi trường ẩm ướt, làm cho chúng lý tưởng cho các khu vực ẩm ướt và ẩm ướt.

TW cable application



Tính năng



TW wire



Dây THW bao gồm một hoặc nhiều dây dẫn được xoắn lại với nhau để tạo thành một dây dẫn. Các dây dẫn đồng đảm bảo độ dẫn tuyệt vời và có khả năng chống ăn mòn mạnh. Dây được cách nhiệt với vỏ chống ẩm, chống cháy và vỏ PVC (polyvinyl clorua) chống ánh sáng mặt trời. Hiệu suất chống ẩm của lớp cách nhiệt PVC làm cho dây này phù hợp để lắp đặt ở các khu vực có thể tiếp xúc với môi trường ẩm ướt hoặc ẩm ướt. Nó có hiệu suất tuyệt vời trong cả các ứng dụng trong nhà và ngoài trời, đảm bảo an toàn, độ bền và chức năng lâu dài.



Chứng nhận



Cáp TW được chứng nhận UL và đáp ứng một loạt các tiêu chuẩn an toàn và hiệu suất từ ​​Phòng thí nghiệm bảo lãnh (UL). Chứng nhận UL có nghĩa là cáp đã được kiểm tra nghiêm ngặt để đảm bảo hiệu suất và an toàn đáng tin cậy trong các điều kiện sử dụng thông thường. Cụ thể, cáp TW đáp ứng UL 83, một yêu cầu cơ bản đối với cáp bao gồm các dây dẫn, vật liệu cách nhiệt, vỏ bọc và các khía cạnh khác để đảm bảo độ bền và an toàn của cáp trong môi trường bình thường.

THW wire certification



Bưu kiện



TW wire package



Dây chuyền sản xuất



TW electrical wire factory



Nhà máy cáp nâng cao của nhà sản xuất dây Greater có môi trường sản xuất thông minh và kỹ thuật số. Thông qua sự tích hợp liền mạch của công nghệ tiên tiến, nhà máy loại bỏ thành công các lỗi và khiếm khuyết có thể xảy ra trong quá trình lắp ráp thủ công truyền thống. Việc chuyển sang sản xuất kỹ thuật số không chỉ tăng hiệu quả mà còn thể hiện cam kết của chúng tôi trong việc cung cấp cho khách hàng các sản phẩm có độ tin cậy cao nhất. Khung nhà máy thông minh đảm bảo một quy trình sản xuất được sắp xếp hợp lý và không có lỗi, giảm thiểu khả năng các phương sai liên quan đến con người và tăng độ chính xác không thể đạt được trước đây. Cơ chế kiểm tra chính xác và tự động, nhà máy tuân thủ nghiêm ngặt kiểm soát chất lượng. Các sản phẩm được kiểm tra kỹ lưỡng từ đầu đến giai đoạn cuối cùng của quy trình sản xuất. Phát hiện hình ảnh thông minh kỹ thuật số và các công nghệ laser được sử dụng để đảm bảo rằng mỗi sản phẩm đáp ứng các tiêu chuẩn nghiêm ngặt do công ty chúng tôi đặt ra. Cam kết này về chất lượng mở rộng đến độ chính xác kiểm tra của chúng tôi, với thiết bị sản xuất tự động đạt được độ chính xác ấn tượng của 0. 002 mm, vượt quá điểm chuẩn trong ngành.



khách hàng



TW wire manufacturer





Cộng sự



Greater Wire Partner



Câu hỏi thường gặp









Q: Cáp TW có thể được sử dụng trong môi trường nhiệt độ cao không?

Trả lời: Cáp THW có điện trở nhiệt độ hạn chế và thường phù hợp với nhiệt độ môi trường 90 độ, cho dù trong môi trường khô hay ướt. Vỏ bọc bên ngoài được làm từ vật liệu polyvinyl clorua (PVC), có điện trở nhiệt tương đối thấp, do đó, cáp THW không phù hợp để sử dụng trong môi trường nhiệt độ cao, đặc biệt là khi nhiệt độ vận hành vượt quá 90 độ.

Q: Cáp có thể hoạt động ổn định trong điều kiện độ ẩm cao không?

Trả lời: Cáp T có sự ổn định tốt trong điều kiện độ ẩm cao và có thể hoạt động đáng tin cậy trong môi trường ẩm ướt hoặc ẩm ướt. Theo tiêu chuẩn của UL và các quy định của NEC, vỏ ngoài của cáp THW thường được làm bằng polyvinyl clorua (PVC). Bản thân vật liệu PVC có khả năng chịu độ ẩm nhất định, nhưng nó không phù hợp cho việc ngâm lâu trong nước hoặc điều kiện cực kỳ ẩm. Nếu môi trường làm việc có độ ẩm cao nhưng không có nguy cơ tiếp xúc lâu dài với nước, thì cáp THW là một lựa chọn phù hợp.

Q: Áo khoác ngoài của Fireproof cáp THW?

A:Áo khoác ngoài của cáp THW có một số hiệu suất chống cháy, nhưng xếp hạng chống cháy của nó không tốt bằng một số cáp chống cháy cụ thể (như cáp FPL hoặc cáp chống cháy). Theo tiêu chuẩn của UL và NEC, áo khoác ngoài của cáp THW thường được làm bằng polyvinyl clorua (PVC), có một số đặc tính chống cháy. Tuy nhiên, hiệu suất chống cháy của PVC chủ yếu là làm chậm sự lan rộng của lửa, thay vì ngăn chặn hoàn toàn sự xuất hiện của lửa. Áo khoác ngoài của cáp THW có một số hiệu suất chống cháy và có thể đối phó với các rủi ro hỏa hoạn nói chung, nhưng có thể cần phải chọn cáp có tiêu chuẩn chống cháy cao hơn trong môi trường có nguy cơ hỏa hoạn cao.





Chú phổ biến: Dây điện, nhà sản xuất dây điện, nhà cung cấp, nhà máy

THW wire

Dây dẫn chống ẩm nhiệt nhiệt tự do (TW), 600 volt, 6o độ

Kích thước của dây dẫn Không. & Đường kính danh nghĩa của dây Độ dày tường Đường kính tổng thể gần đúng Điện trở cách nhiệt tối thiểu *Tính khí Trọng lượng danh nghĩa cáp
Mm Awg gần đúng Mm Mm Mm M-ohm-km   Kg/km
Chất rắn
1.6mm 14   0.8 3.20 50 25 26.63
2. 0 mm 12   0.8 3.60 50 30 38.13
2,6mm 10   0.8 4.20 50 40 59.59
3,2mm 8   1.2 5.60 50 55 95.54
Bị mắc kẹt
2. 0 mm2 14/7 7x 0. 60mm 0.8 3.40 50 25 27.83
3,5 mm2 12/7 7x 0. 80mm 0.8 4.00 50 30 44.31
5,5mm2 10/7 7x1. 0 mm 0.8 4.60 50 40 64.85
8. 0 mm2 8/7 7x1.20mm 1.2 6.00 50 55 99.64
14mm2 6/7 7x1.60mm 1.6 8.00 40 80 177.28
22mm2 4/7 7x2. 0 mm 1.6 9.20 40 105 259.44
30 mm2 2/7 7x2.30mm 1.6 10.10 40 130 331.79
38mm2 1-19 19x1.60mm 2.0 12.00 40 155 442.09
50mm2 1/0-19 19x1.80mm 2.0 13.00 40 180 544.54
60mm2 2/0-19 19x2. 00 mm 2.0 14.00 30 205 657.72
80mm2 3/0-19 19x2.30mm 2.0 15.50 30 250 848.35
100mm2 4/0-19 19x2.60mm 2.0 17.00 30 290 1063.51
125mm2 250mcm 37x2.10mm 2.4 19.50 30 335 1362.18
150mm2 300mcm 37x2.30mm 2.4 20.90 20 375 1612.92
  350mcm 37x2,47mm 2.4 22.10 20 420 1849.23
200mm2 400mcm 37x2.60mm 2.4 23.00 20 440 2027.62
  500mcm 37x2,95mm 2.4 25.45 20 505 2585.99
250mm2   61x2.30mm 2.4 25.50 20 505 2576.95
  600mcm 61x2,52mm 2.8 28.30 20 575 3114.59
325mm2 650mcm 61x2.60mm 2.8 29.00 20 600 3302.36
  750mcm 61x2,82mm 2.8 30.90 20 655 3844.86
400mm2 800mcm 61x2.90mm 2.8 31.70 20 675 4061.41
500mm2 1000mcm 61x3.20mm 2.8 34.40 20 770 4898.28
* Tiêu chuẩn tham khảo: PEC, NEC (dựa trên nhiệt độ không khí xung quanh là 30 độ)
